11б25бк

Назначение крана 11б25бк
Цена и наличие: по запросу
11b25bk
Krany_11b25bk

Тип: Кран регулирующий.

Кран 11б25бк предназначен для ручного регулирования или перекрытия потока теплоносителя в системах водяного отопления зданий и сооружений.

Основные технические данные крана 11б25бк

Обозначение: кран ВИЛН.493712.001 для Ду15 мм и ВИЛН.493712.002 для Ду20 мм.

Обозначение крана полного аналога: КРПД.

Диаметр номинальный: Ду15, 20 мм.

Давление номинальное: 1,0 МПа (10 кгс/см2).

Температура рабочей среды не более 150 оС.

Температура окружающей среды: от 5 до 45 оС.

Установочное положение кранов – с расположением оси маховика во всех промежуточных положениях от горизонтального до вертикального (маховиком вверх).

Управление кранами – ручное, с помощью маховика.

Регулирующие устройства кранов в закрытом положении при разности давлений до и после них 1 кПа ( 0,01 кгс/см2) не должны пропускать воду более 20 см³/мин для крана Ду15 и 30 см³/мин – для кранов Ду20.

Климатическое исполнение: (параметры окружающей среды) УХЛ 4.

Тип присоединения к трубопроводу: муфтовое по ГОСТ 6527-68.


Крутящий момент:

На открытие: Н·м (кгс·м) 2 (0,2).

На закрытие: Н·м (кгс·м) 2 (0,2).

Срок службы: не менее 25 лет.


Ресурс: не менее 4000 циклов.


Наработка на отказ: не менее 1000 циклов.

Сведения о содержании цветных металлов: медь и сплавы на медной основе – класс А, группа Vсорт I ЛЦ 40 Сд ГОСТ 1639-93-0,25 кг.

Гарантийный срок эксплуатации: 18 месяцев.

Принцип действия крана 11б25бк:

Открытие, закрытие и потребительское регулирование крана 11б25бк производится в соответствии с указаниями маркировки потребительского регулирования на маховике.

Краны должны использоваться строго по назначению согласно указаниям паспорта и настоящего руководства по эксплуатации.

Сведения о материалах основных деталей крана 11б25бк

Наименование детали Марка материала Наименование детали Марка материала
Корпус ЛЦ40 Сд Втулка ЛЦ 40 Сд
Пробка ЛЦ40 Сд Кольцо Графит терморасширенный

Состав,  устройство и работа крана 11б25бк

Краны 11б25бк состоят из следующих деталей: корпуса – 1, пробки – 2, втулки – 3, кольца сальникового – 4, кольца поднабивочного – 5, прокладки – 6, маховика – 7, винта – 8, вставки – 9.

11b25bk_gabarity
Номинальный диаметр, Ду D, дюймы L, мм H, мм S, мм t, мм Масса, кг
15 G1/2 50 57 27 9 0,22
20 G3/4 60 61 31 11 0,27

Подготовка крана 11б25бк к использованию

К монтажу, эксплуатации и обслуживанию кранов 11б25бк допускается персонал изучивший устройство кранов, правила техники безопасности, требования руководства по эксплуатации.

Перед установкой на трубопровод краны подвергаются осмотру и проверке.

При этом проверить:

- состояние внутренних полостей кранов, доступных для визуального осмотра;

- герметичность сальникового уплотнения;

- работоспособность.

Испытания на герметичность сальникового уплотнения относительно внешней среды кранов производить подачей воды давлением 1,5 МПа в один из патрубков при заглушенном втором патрубке.  Пропуск воды не допускается.

При испытании на работоспособность следует провести:

-один цикл «открыто-закрыто» при отсутствии давления;

- один цикл «открыто-закрыто» при одностороннем давлении воды 1,5 МПа на регулирующее устройство.

Кран 11б25бк считается работоспособным, если регулирующее устройство перемещается плавно, без рывков и заеданий. Открытие (закрытие) крана 11б25бк осуществляется при помощи маховика. Выравнивание трубопроводов должно производиться до установки кранов.

Срок службы кранов 11б25бк зависит от выполнения требований РЭ. Краны следует устанавливать на трубопроводе в местах, доступных для обслуживания и осмотра.

kran_11b25bk_shema

Завинчивание (отвинчивание) крана при монтаже (демонтаже) на трубопровод следует производить ключом за ту муфту, которая навинчивается на трубу. Концы труб, на которые навинчивается кран, должны иметь нарезанную часть на величину от 1 до 3 мм меньше нарезанной части в соответствующих муфтах крана.

Упор концов труб в тело корпуса крана не допускается.  При монтаже крана на трубопроводе крепление труб не должно создавать напряжение в корпусе крана.

ЗАПРЕЩАЕТСЯ эксплуатация кранов при отсутствии эксплутационной документации (ЭД), использовать краны на параметры, выходящие за пределы, указанные в ЭД и производить работы по демонтажу и ремонту кранов при наличии давления среды в трубопроводе.

К обслуживанию кранов 11б25бк допускается персонал, изучивший устройство кранов, правила техники безопасности, требования РЭ и имеющий навыки работы с кранами. Перечень возможных неисправностей и указания по их устранению приведены в разделе.

Техническое обслуживание крана 11б25бк

Во время эксплуатации следует производить периодические осмотры (регламентные  работы) в определенные сроки, установленные графиком в зависимости от режима работы системы, но не реже одного раза в 12 месяцев.

Продолжительность эксплуатации кранов и исправность действия зависит от правильного обращения, ухода за ними и выполнения требований РЭ.

Запрещается эксплуатация кранов при отсутствии эксплутационной документации (ЭД), использовать краны на параметры, выходящие за пределы, указанные в ЭД и производить работы по демонтажу и ремонту кранов при наличии давления среды в трубопроводе. Осмотры и проверки производит персонал, обслуживающий систему.

Содержание работ и метод их проведения Технические требования Приборы, инструменты, приспособления и материал
Внешний осмотр. Герметичность соединений. -
Целостность деталей.
Состояние поверхностей деталей.
Проверка герметичности сальникового узла. Негерметичность сальникового узла устранятся подтяжкой втулки поз. 3 Ключ гаечный.

Кран 11б25бк может подвергаться плановому или неплановому текущему ремонту. Неплановый ремонт проводится для устранения последствий отказов, без предварительного назначения.

Метод ремонта – обезличенный, ремонт осуществляется эксплуатирующая или специализированная организация.


Текущий ремонт кранов производится не реже одного раза в год.


Разборка кранов.


Разборка и сборка кранов 11б25бк должна производиться после снятия с трубопровода. Допускается замена выемных частей без снятия крана с трубопровода.

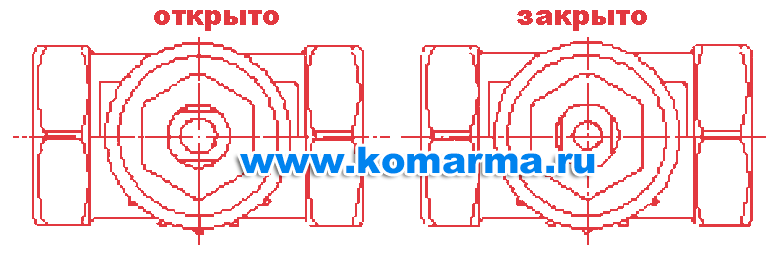

При этом положение затвора крана «открыто» или «закрыто» рекомендуется определять по расположению граней под маховик на пробке, согласно приведенной схеме.

Собранные после устранения неисправностей краны подвергнуть испытаниям:


- на герметичность сальникового уплотнения;


- работоспособность.

Описание последствий отказов и повреждений Возможные причины Указание по установлению последствий отказов и повреждений Метод устранения
Нарушение герметичности сальникового уплотнения. Ослабла затяжка сальника. Пропуск среды через сальник. Подтянуть сальниковый узел втулкой поз. 3
Увеличение протечки среды в регулирующем устройстве сверх допустимой. Ослабла затяжка сальника. Пропуск среды при закрытом затворе сверх допустимого. Подтянуть сальниковый узел втулкой поз. 3
Произошел задир уплотнительных поверхностей пробки и корпуса. Разобрать кран 11б25бк, промыть, просушить, собрать кран.
В случае не устранения протечки заменить кран.

Транспортирование и хранение крана 11б25бк

Условия транспортирования и хранения при упаковке в тару по ТУ 26-07-312-82 7(Ж01) по ГОСТ 15150-69, при упаковке в гофрированную тару 5 (ОЖ4).

Краны транспортируются всеми видами транспорта в соответствии с видами перевозки грузов, действующими на транспорте данного вида.


Краны 11б25бк следует хранить в упакованном виде в закрытом помещении и под навесом и обеспечивать защиту от воздействия влаги и химических веществ вызывающих коррозию.


При изготовлении, хранении, транспортировании, эксплуатации и утилизации краны не являются опасными в экологическом отношении.

Металлические детали, вышедшие из строя и отработавшие свой ресурс, передаются на специализированные предприятия для дальнейшего переплава.


Неметаллические детали утилизируются путем отправки на специализированные предприятия по переработке неметаллических материалов.
