17с12нж

Назначение клапана 17с12нж
Цена: 9500 рублей с НДС. Клапана в наличии.

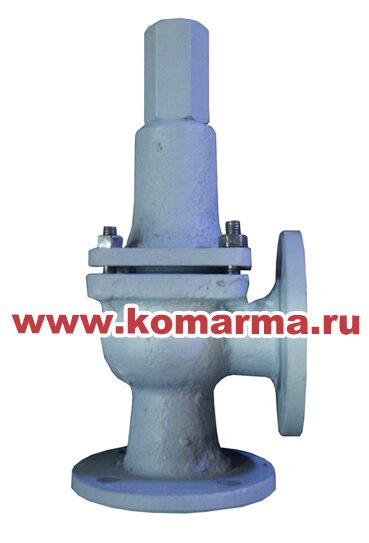

klapan-predohranitelnyy-17s12nzh

Клапан предохранительный пружинный 17с12нж устанавливается на резервуарах, аппаратах или трубопроводах и прежназначен для автоматического выпуска среды при повышении давления сверх установленного.

Клапан 17с12нж изготавливается с пружинами на рабочее давления от 0,2 до 0,4 МПа (от 2 до 4 кг/см2); от 0,4 до ,8 МПа (от 4 до 8 кг/см2); от 0,8 до 1,6 МПа (от 8 до 16 кг/см2).

Основные технические данные клапана 17с12нж

Условный проход: 50 мм.

Условное рабочее давление: 16 кг/см2.

Рабочее давление: 1) 2-4 кг/см2; 2) 4-8 кг/см2; 3) 8-16 кг/см2.

Температура рабочей среды: от -40 до 225 оС.

Температура окружающей среды: от -40 до 50 оС.

Пропуск среды в затворе: 5 см3/мин.

Рабочая среда: вода, пар, аммиак.

Площадь седла: 12,56 см2.

Присоединительные фланцы корпуса: ГОСТ 12820-01 с уплотнительными поверхностями исполнения I по ГОСТ 12815-01.

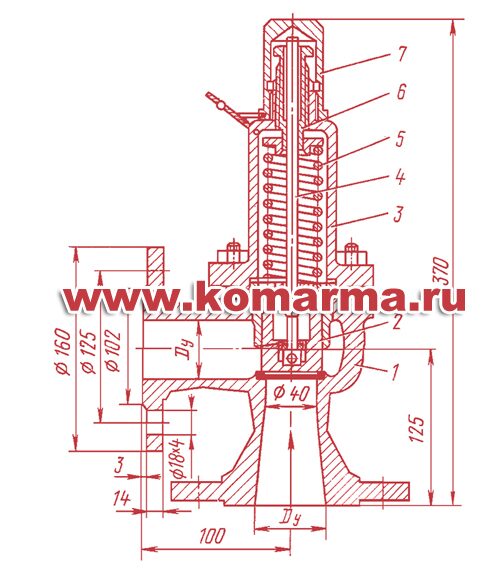

Состав и материальное исполнение клапана 17с12нж

1) Корпус: сталь 25Л-II; 2) Золотник: сталь 20Х13; 3) Крышка: сталь 25Л-II; 4) Шток: сталь 20Х13; 5) Пружина: сталь 50ХФА; 6) Втулка регулирующая: сталь 20Х13; 7) Колпак: сталь 5.

Устройство и принцип действия клапана 17с12нж

Угловой корпус предохранительного клапана 17с12нж, через проходное сечение которого при открытом затворе осуществляется сброс рабочей среды, выполнен с наплавленной уплотнительной поверхностью из нержавеющей стали.

Уплотнительные поверхности корпуса и золотника образуют затвор, обеспечивающий герметичное перекрытие проходного сечения клапана. Золотник совершает возвратно-поступательное перемещение во втулке, закрепленной между корпксом и крышкой. Золотник соединен штоком, на сферической поверхности которого установлена опора.

На ней установлена пружина, регулирование которой на заданное рабочее давление производится регулировочной втулкой.

После того, как пружина отрегулирована на заданное рабочее давление, регулировочную втулку закрепляют контргайкой и закрывают герметичным колпаком.

Применение соответствующей пружины должно обеспечивать открытие затвора клапана и автоматический выпуск рабочей среды при повышении давления:

на 0,05 МПа (0,5 кг/см2) - при рабочем давлении до 0,3 МПа (3 кг/см2);

на 15% от рабочего давления - при рабочем давлении от 0,3 до 1,6 МПа (от 3 до 16 кг/см2).

Обратная посадка золотника на уплотнение корпуса должна происходить при уменьшении рабочего давления не ниже, чем на 20%.

Принцип действия предохранительного клапана 17с12нж состоит в том, что при повышении рабочего давления перед клапаном сверх установленного золотник поднимается, открывая проходное сечение клапана, и происходит сброс рабочей среды.При снижении давления перед клапаном до давления посадки залотник садится на седло, сброс рабочей среды прекращается. Затем давление пред клапаном востанавливается до рабочего.

Клапан 17с12нж отностится к клапанам малого подъёма (ГОСТ 12532-79), с высотой подъёма золотника от 1/40 до 1/20 от диаметра 40 мм.

Эксплуатация, монтаж и настройка клапана 17с12нж

Для обепечения безопасной работы не допускается: снимать клапан с трубопровода при наличии в нем рабочей среды; производить работы всех типов по устранению неисправности, возникшей при эксплуатации, при наличии давления рабочей среды в трубопроводе.

Обработанные уплотнительные поверхности присоединительных фланцев  покрывают лаком ХСЛ по ГОСТ 7315-75, предохроняющим клапан  17с12нж от коррозии при транспортировке и хранении. Проходные отверстия корпуса закрывают заглушками. Законсервированные клапана упаковывают в ящики.

Преред монтажом клапана 17с12нж на трубопровод производят тщательную промывку и продувку системы, снимают заглушки и производят расконсервацию клапана.

Клапан устанавливается на трубопровод таким образом чтобы направление потока рабочей среды совподало с направлением стрелки на корпусе клапана. Рабочая среда, проходящая через клапан, должна быть чистой, без механических примесей.

При монтаже должны быть предусмотрены условия, обеспечивающие доступ к клапану в период эксплуатации. Перед пуском клапанов  в действие производят его настройку на необходимое давление , для чего снимают колпак, отворачивают гайку и поджимаютпружину регулировочной втулкой. Создают в трубопроводе  перед клапаном заданное рабочее давление.


При выворачивании регулирующей втулки, ослобляют натяг пружины до тех пор, пока клапан не начинает пропускать среду. После этого втулку поварачивают обратно на пол-оборота, закрепляют гайкой, наворачивают втулку. После произведенных действий клапан 17с12нж опломбируют.

После регулировки, клапан 17с12нж проверяют на роботоспособность. Он должен сработать при превышении давления на 0,05 МПа (0,5 кг/см2) при рабочем давлении до 0,3 МПа (3 кг/см2) и на 15% от рабочего давления при рабочем давлении от 0,3 до 1,6 МПа (от 3 до 16 кг/см2).

Обратная посадка золотника на уплотнение корпуса должна происходить при уменьшении рабочего давления не ниже, чем на 20%.

Габаритные и присоединительные размеры клапана 17с12нж




Техническое обслуживание клапана 17с12нж

Для своевременного выявления и устранения неисправностей в процессе эксплуатации производят ежедневный осмотр и проверку работы клапана в соответствии с парвилами и нормами, принятыми на объекте. При осмотре клапана контролируют отсутствие пропуска среды в соединении клапана с трубопроводом и производят наружную очистку клапана от пыли, грязи и подтёков, обновляют лакокрасочные покрытия.

Возможные неисправности клапана 17с12нж и методы их устранения

Неисправность
Вероятная причина
Метод устранения
Протечка среды через клапан
Нарушена герметичность уплотнения в затворе
Разберите клапан, произведите притирку залотника и корпуса
Клапан не закрывается
Сломана пружина
Разберите клапан, замените пружину

Сборка и разборка клапана 17с12нж

Разборку и сборку клапана 17с12нж производят после снятия его с трубопровода.

При разборке и сборке клапана должна быть исключена возможность загрезнения и попадания посторонних предметов во внутреннюю полость клапана.

Разборку производят в следующей последовательности: снимают пломбу и отворачивают колпак; отворачивают гайку и выворачивают регулирующую втулку; отворачивают гайки и снимабт крышуку; снимают опору пружины и пружину; вынимают шток из золотника. Сборку клапана производят в последовательности, обратной разборке. После сборки отрегулируйте клапан на необходимое рабочее давление.

Консервация и хранение клапана 17с12нж

При установке клапана на длительное хранение произведят его консервацию. При этом наружные поверхности предварительно очищают от грязи, ржавчины, смазки, а внутренние поверхности, соприкасающиеся с рабочей средой, помывают и сушат.

Все неокрашенные поверхности металлических дателей покрывают тонким слоем консервационной смазки НГ-203А. Консервационную смазку наносят на обезжиренную чистую и сухую поверхность деталей. Обезжиривание наружных поверхностей производят чистой ветощью, смоченной в бензине ГОСТ 2084-77. Поверхности внутренних полостей обезжиривют ацетоном.

Проходные отверстия корпуса клапана закрывают заглушками. Клапана 17с12нж хранятся в закрытых складских помещениях. При длительном хранении  переодически, но не реже двух раз в год , производят осмотр. При обнаружении нарушения консервации производят переконсервацию.
