7с-6-1

Назначение клапана 7с-6-1
Цена и наличие: по запросу
7s_6_1

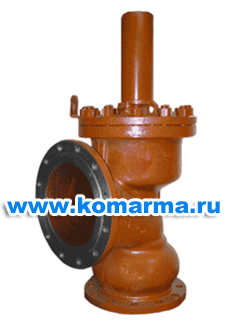

Клапан 7с-6-1

Тип: клапан предохранительный.

Клапан 7с-6-1 предназначен для защиты сосудов и систем от повышения давления пара свыше допустимо, предусмотренного технологическим процессом.

Клапан 7с-6-1 работает в системе импульсно-предохранительного устройства следующим образом:

при повышении в защищаемом сосуде или системе давления выше допустимой величины открывается импульсный клап.

Импульсный клапан пружинного типа открывается  при превышении усилия под золотник от действия давления пара над усилием, создаваемым пружиной импульсного клапана. Пар из импульсный клапан через соединительный трубопровод попадает в над поршневое пространство сервопривода главного предохранительного клапана. Площадь поршня превышает площадь тарелки, на которую постоянно воздействует давление пара, стремящегося закрыть клапан. Вследствие этого в системе «поршень-тарелка» возникает перестановочное усилие, направленное в сторону открытия клапана, и клапан 7с-6-1 открывается.

При снижении давления в защищаемом сосуде или системе до заданной величины, определяемой настройкой импульсного клапана, последний под действием пружины закрывается. Давление над поршнем сервопривода ШПК падает, и под действием давления пара на тарелку и пружины последний также закрывается.

При образовании вакуума в защищаемом объекте герметичность затвора обеспечивается усилием пружины.

Допускаемое абсолютное давление под тарелкой клапана 7с-6-1 при сохранении герметичности затвора – 0,02 МПа (0,2 ата).

Исправность импульсного-предохранительного устройства проверяется принудительным кратковременным «подрывом» импульсного клапана.

Поворотом вниз рукоятки 7 усилие передается на шток 6, обеспечивая тем самым подъем золотника 1 и продувку импульсно-предохранительного устройства.

Регулировка и настройка импульсно-предохранительного устройства на срабатывание производится:

- после окончания монтажа перед включением в эксплуатацию;

- после ремонта, если производилась замена клапанов или их капитальный ремонт (полная разборка, проточка уплотнительных поверхностей).

Импульсно-предохранительное устройство регулируется на рабочем месте установки клапанов.

Регулировка и настройка импульсно-предохранительного устройства производятся в следующем порядке:

Установить клапаны на рабочем месте импульсно-предохранительного устройства, обеспечив отвод среды от клапанов в безопасное место.

Установить в защищаемом объекте давление, равное давлению настройки.

Сжать пружину 8 импульсного клапана при помощи болта 10 на максимально возможную величину.

Вращением болта 10 ослабить сжатие пружины до открытия импульсного клапана, обеспечивающего срабатыванием клапана 7с-6-1.

Давление, при котором клапан 7с-6-1 закрывается, должно быть не менее 0,8 раб.

Вновь поднять давление в сосуде до величины, при которой откроется клапан 7с-6-1.

В случае необходимости скорректировать величину сжатия пружины провести повторную проверку правильности срабатывания клапана.

Зафиксировать положение болта 10.

Закрыть регулировочный болт 10 колпаком 11 и опломбировать крепление к корпусу импульсного клапана.

Основные технические данные и характеристики клапана 7с-6-1

Обозначение 7с-6-1
Среда рабочая Водяной пар
Проход условный, DN, мм 150
Давление условное, PN, МПА (кгс/см2) 4,0 (40)
Температура рабочей среды максимальная, оC 450
Площадь проходного сечения в седле, см2 52
Коэффициент расход, не менее 0,8
Условная пропускная способность, Kvy, т/ч не менее 210
Масса, кг 135

Примечание: Расчет пропускной способности при рабочих параметрах производится по ГОСТ 12.2.085-82.


Сведения об основных деталях и крепеже клапана 7с-6-1

Наименование Марка материала
Корпус Сталь 25Л ОСТ 108.961.03-79 Наплавка ЦН-6Л ГОСТ 10051-75
Крышка Сталь 25Л ОСТ 108.961.03-79 Наплавка ЦН-6Л ГОСТ 10051-75
Шпилька Сталь 30ХМА ГОСТ 1050-88
Гайка Сталь 30ХМА ГОСТ 1050-88

Состав, габаритные присоединительные размеры клапана 7с-6-1

klapan_7s_6_1
Клапан 7с-6-1 состав и размеры
1 - корпус, 2 – тарелка, 3 – втулка, 4 – шток нижний, 5 – поршень, 6 – шпилька, 8 – пружина, 9 – гайка, 10 – шток верхний, 11 – колпак, 12 - крышка.
DN D D1 d d1 d2 d3 d4 d5 d7 d8 n n1 L H h1
150 360 300 310 278 200 250 204 150 27 27 8 12 240 800 260

 Импульсно-предохранительное устройство состоит из главного предохранительного клапана и импульсного клапана, соединенных между собой трубопроводом.

impulsno_predohranitelnoe_ustroyistvo
Импульсно-предохранительное устройство
1 – клапан предохранительный, 2 – клапан импульсный, 3 – защищаемый объект, 4 – трубопровод выхлопа, 5 – дренажная линия, 6 – импульсная линия

Гарантийные обязательства

Изготовитель гарантирует соответствие клапана 7с-6-1 требованиям ТУ при соблюдении условий транспортировки, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации: 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки заказчику.

Характерные неисправности клапана 7с-6-1 и методы их устранения

Характер неисправности Вероятная причина Методы устранения
Пропуск среды через затвор клапана Нарушение плотности уплотнительной поверхности пары "седло-золотник" Разобрать клапан, выявить характер неисправности и устранить методом притирки пары или очисткой от загрязнений
Тугой ход затвора клапана Нарушение сопряжения в паре "золотник-втулка направляющая" Разобрать клапан, выявить характер неисправности и устранить методом механической обработки или замены пары

Монтаж и эксплуатация клапана 7с-6-1

Клапан 7с-6-1 в составе импульсно-предохранительного устройства должен эксплуатироваться в закрытых помещениях с параметрами окружающей среды:

- температура 5:50о С;

- относительная влажность до 95% при температуре до 50о С.

Клапан 7с-6-1 устанавливаются только на горизонтальных участках трубопроводов в строго вертикальном положении в местах, удобных для обслуживания и ремонта.

Ремонт импульсных клапанов должен производится в местах, удобных для обслуживания и ремонта. Ремонт импульсного клапана должен производится без вырезки из трубопровода. Клапан 7с-6-1 для ремонта могут сниматься с трубопровода.

Перед монтажом импульсно-предохранительного устройства необходимо: Удалить заглушки патрубков главного и импульсного клапана, разобрать их и очистить все детали от консервационной смазки и загрязнений. Собрать клапаны, проверить плавность хода затворов – они должны возвращаться в исходное положение под действием усилия пружины.

Провести испытание клапанов на герметичность затвора рабочим давлением, при этом давление настройки импульсного клапана должно быть 1,1 Р раб.

При испытании должны быть обеспечены нормы герметичности:

пропуск среды, см2/мин, не более: 1,0 для DN 20  0,3 для DN 150 0,45 для DN 200 0,65 для DN 250. Если протечки превышают нормы, необходимо повторно произвести притирку уплотнительных поверхностей.

Соединение главного и импульсного клапана осуществляется трубопроводом с внутренним диаметром 20 мм. Общая длина импульсной линии не более 2500 мм. При этом установка импульсного клапана от главного предохранительного клапана должна быть на расстоянии не менее 600: 800 мм.

Присоединение главного предохранительного клапана к трубопроводу с помощью фланцев, присоединение импульсного – с помощью сварки.

Техническое обслуживание клапана 7с-6-1

К эксплуатации, ремонту и обслуживанию импульсно-предохранительного устройства допускается персонал, знакомый с его устройством, правилами техники безопасности и требованиями руководства по эксплуатации, аттестованный на право проведения работе по обслуживанию предохранительной арматуры.

Для обеспечения безопасности работы по обслуживанию импульсно-предохранительного устройства категорически запрещается:

- эксплуатировать импульсно-предохранительные устройства на параметрах, выше указанных в тех. Документации;

- производить работы по устранению дефектов при наличии давления в трубопроводе;

- установка запорных органов между защищаемым объектом и КПУ, а также на линиях дренажа. Выброс среды при срабатывании импульсно-предохранительного устройства должен осуществляться в дренажную камеры или атмосферу.


Условия транспортирования и хранения должны обеспечивать их сохранность от воздействия факторов внешней среды и механических воздействий в соответствии с ГОСТ 15150-69:

- условия хранения 6;

- условия транспортирования по условиям хранения 9.

Хранение должно производиться при соблюдении следующих условий: главный и импульсный клапаны должны храниться в вертикальном положении на подкладках в сухом закрытом помещении. Патрубки должны быть закрыты заглушками.

Консервация поверхностей должна производится в соответствии с требованиями ГОСТ 9.014-78 (группа 1-2, вариант защиты В3-1, вариант внутренней упаковки ВУ-9). При длительном хранении изделия необходимо периодически осматривать, заменять по мере необходимости противокоррозионную смазку и удалять грязь и ржавчину.

Срок переконсервации 2 года. Условия транспортирования должны обеспечивать сохранность изделий, тары, упаковки. Условия транспортирования в части воздействия механических факторов должны соответствовать условиям Ж ГОСТ 23170-78.

Транспортирование изделий допускается производить любым видом транспорта в открытых и закрытых транспортных средствах.
