Главная / Арматура вакуумная / Клапан КВЭ 100

Клапан КВЭ 100

Назначение клапана КВЭ 100
Цена и наличие: по запросу
klapan_kve_100

Тип: клапан вакуумный с электромеханическим приводом.

Клапан КВЭ 100 предназначен для перекрытия вакуумных систем в диапазоне рабочих давлений от 1 · 10 -5 до 1,07 · 10 5 Па (от 7,5· 10 -8 до 800 мм рт. ст.)

Основные технические данные клапана КВЭ 100

Клапан изготавливается в климатическом исполнении УХЛ и О категории размещения 4 по ГОСТ 15150 - 69.

Рабочая среда: воздух и неагрессивные газы.

Клапан КВЭ 100 не предназначен для использования на пожаро-взрыво-опасных производствах.

Проводимость (теоретическая) в молекулярном режиме, не менее: 470 л /с.

Наибольшая величина натекания: 1·10 -7 ( 7,5 · 10 -7 ) л · Па/c (л ·мкм рт. ст./c).

Мощность электропривода: 60 Вт.

Время открытия клапана: 0,8 сек.

Размеры ответных фланцев для клапанов КВЭ-100 - по ГОСТ 52856-2007.

Клапан КВЭ 100 обеспечивает открывание при перепаде давлений не более: 1,07 · 10 5 Па (800 мм рт. ст.).

Перепад давлений в закрытом положении, не более:

- при большем давлении над клапаном 5 · 10 5 (3,8 · 10 3) Па (мм рт. ст.),

- при большем давлении под клапаном 1,07 · 10 5 (800) Па (мм рт. ст.).

Масса: не более 10 кг.

Состав, устройство и работа клапана КВЭ 100

Клапан КВЭ 100 состоит из следующих основных сборочных единиц и деталей в соответствии с чертежом: корпус 9, сильфонный узел 10, шток 3, электродвтгатель 5, гайка 1, микропереключатели 13 и 14, регулировочный винт 15, визуальный указатель 2.

Корпус клапана имеет два фланца для подсоединения к вакуумной системе. Сильфонный узел изолирует вакуумную полость клапана от атмосферы.

Клапан КВЭ 100 работает следующим образом: вращение от электродвигателя через муфту передается на шток. Шток, вворачиваясь в гайку сильфонного узла, открывает условный проход. При обратном вращении штока происходит закрывание клапана.

При вращении штока гайка совершает возвратно - поступательное движение и, воздействуя на кнопки микропереключателей, выключает электродвигатель в положениях клапана "Открыто" и "Закрыто". Положение клапана "Открыто" и "Закрыто" можно определять с помощью визуального указателя.

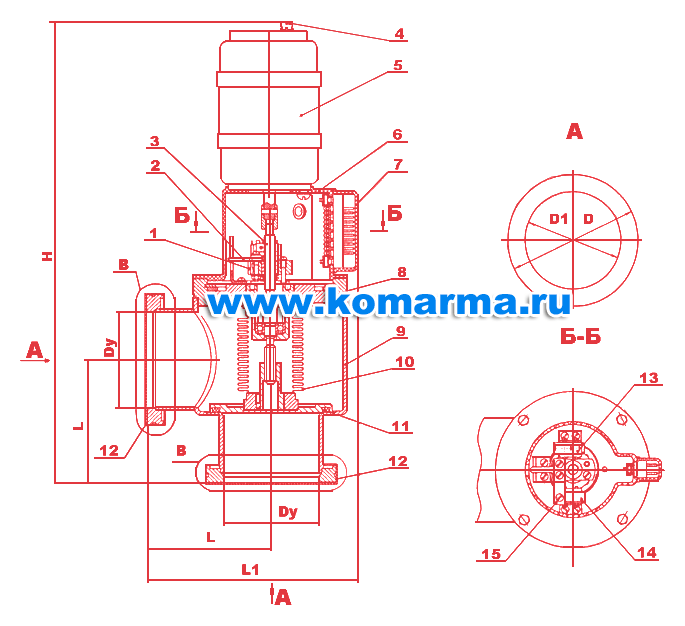

Габаритные и присоединительные размеры клапана КВЭ 100

klapan_kve_100_gabarity
Dy
D
D1
L
L1
H
100
130
102
110
200
450

Принципиальная электрическая схема клапана КВЭ 100

М - электропривод, S1, S2 - микропереключатель, х - вилка РП10-11, розетка РП10-11 ЛУ.

klapan_kve_100_shema

Средства измерения, инструмент и принадлежности

Средства измерения, комплект инструмента для обслуживания и ремонта клапана КВЭ 100 обеспечивается потребителем. В комплекте с клапаном специнструмент не предусматривается, все работы, и измерения могут быть выполнены стандартным инструментом, которым, как правило, пользуются на машиностроительных предприятиях.

Проверку напряжения сети проводить вольтметром ГОСТ 8711-93 кл. точности 1,5.

Проверку величины переходного сопротивления между корпусом клапана и зажимом заземления проводить омметром ГОСТ 23706-93 кл. точности 4,0.

Проверку сопротивления изоляции электрических цепей клапана КВЭ 100 проводить мегомметром М4100/3 ГОСТ 23706 кл. точности 2,5.

Проверку срабатывания микропереключателей проводить комбинированным электроизмерительным прибором Ц43104 ТУ 00226098.011-98 кл. точности 2,5/4.

Герметичность клапана КВЭ 100 контролируется масс-спектрометрическим течеискателем (ТИ1-22 или ТИ1-30 или другим аналогичным).

Подключение средств измерений производить в соответствии с их эксплуатационной документацией.

Средства измерения, рекомендованные могут быть заменены на другие, обеспечивающие измерение параметров с предписанной нормативной документацией точностью.

Подготовка клапана КВЭ 100 к работе

К обслуживанию клапана допускается персонал, аттестованный комиссией на право работ на оборудовании с напряжением до 1000 В, имеющий квалификационную группу не ниже II  по ПОТ РМ-016-2001 РД 153-34.0-03.150-00 и прошедшей инструктаж ро безопасной эксплуатации клапана КВЭ 100.

Временной режим использования клапана - циклический нерегулярный. Частота циклов не более двадчати циклов "Открытие-Закрытие" в час.


По способу защиты человека от поражения электрическим током клапан КВЭ 100 относится к электрооборудованию I класса по ГОСТ 12.2.007.0-75.

Клапан должен быть заземлен путем присоединения заземляющего проводника к заземляющему зажиму 4 в соответствии с рисунком. Запрещается проводить вскрытие клапана, расстыковку штепсельных разъемов, ремонт и регулировку при наличии напряжения в сети.

До монтажа клапан КВЭ 100 хранить в сухом помещении в упаковки предприятия изготовителя.

Переходное сопротивление между зажимом заземления и корпусом клапана должно быть не более 0,1 ОМ.

Сопротивление изоляции электрических цепей управления должно быть не менее 20 Мом при напряжении 500 В.

Изоляция электрических цепей должна соответствовать ГОСТ 1516.1-76.

При монтаже клапана КВЭ 100 в вакуумную систему необходимо предусмотреть силовую развязку присоединительных фланцев системы, не допуская предельных или перекашивающих нагрузок на присоединительные фланцы, превышающих массу клапана.

Перед установкой клапана КВЭ 100 в вакуумную систему:

а) расконсервировать клапан в соответствии с требованиями ГОСТ 9.014-78;

б) не допускать попадания пыли, влаги и грязи внутрь клапана  и образования механических повреждений  на уплотняющих поверхностях фланцев (запрещается снимать заглушки с клапана до ночала его эксплуатации).

в) снять заглушки, протереть присоединительные фланцы и резинотехнические детали спиртом этиловым ректификованным техническим высшего сорта ГОСТ 18300-87 и просушить;

г) зачистить места коррозии шкуркой ГОСТ 5009-82 и покрыть тонким слоем пластичной смазки ПВК ГОСТ 19537-83 или УС-1 ГОСТ 1033-79.

После установки клапана в вакуумную систему снять заглушку и подключить клапан к электрической сети по электрической схеме.

Подключение клапана к электросети должно осуществляться через защитное устройство, автоматически отключающее  электродвигатель в случае перегрузок.

При первоначальном подключении к электросети необходимо проверить правильность вращения электродвигателя.

Материальное исполнение клапана КВЭ 100

Наименование детали Материал Наименование детали Материал Наименование детали  Материал
Корпус Сталь 20 ГОСТ 1050-88 Шток Сталь 40Х ГОСТ 4543-71 Сильфон Сталь 36НХТЮ ГОСТ 10994-74
Стакан Сталь 08пс ГОСТ 1050-88 Втулка узла сильфонного Сталь 12Х18Н10Т ГОСТ 5632-72 Табличка фирменная Сплав АДОМ ГОСТ 21631-76

Правила и порядок осмотра и проверка готовности клапана КВЭ 100 к использованию

Клапан КВЭ 100 и резиновые детали после транспортирования или хранения при отрицательной температуре перед их монтажом должны быть выдержаны в помещении при нормальных условиях не менее 24 ч.

Перед монтажом протереть присоединительные фланцы и резиновые кольца спиртом ГОСТ 18300 - 87 и просушить.

При монтаже и эксплуатации не допускать попадания пыли, влаги и грязи внутрь клапана, а также образования забоин, рисок и вмятин на уплотняющих поверхностях фланцев. Монтаж ответных и присоединительных фланцев должен производиться без перекосов.

Подключение клапана КВЭ 100 производить по электрической схеме в соответствии с чертежом.

Подключение клапана к электросети должно осуществляться через защитное устройство, автоматически отключающее клапан в случае перегрузки в соответствии с чертежом.

Питание клапанов осуществлять от сети трехфазного переменного тока напряжением 380 В с частотой 50 Гц.

На торцевой поверхности вала электродвигателя выполнен паз для ручного управления клапаном.

При проверке готовности клапана к использованию дополнительная настройка не требуется, т.к. это производится при сборке клапана на заводе-изготовителе.

Клапан вакуумный КВЭ 100 работает в любом установочном положении.

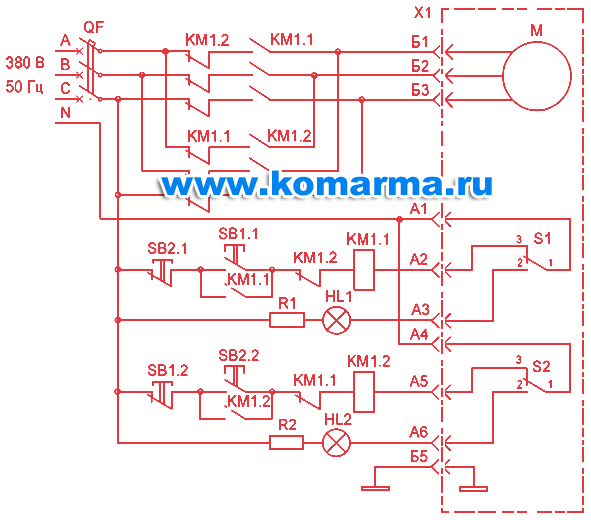

Схема управления клапаном КВЭ 100

klapan_kve_100_shema_upravleniya

S1, S2 - концевые выключатели привода, Q - выключатель АЕ 2026-У3-380 В; 0,32х12 - КВЭ 25, КВЭ 63; 0,4х12 КВЭ 100; SB1, SB2 - кнопка НАЗ 604.018СП.
КМ1 - пускатель магнитный ПМЕ -073 220В.
Н1, Н2, R1, R2 - арматура светосигнальная АМЕ 220 В.
М - электродвигатель привода.
Х1 - вилка РП10-11.3.
Х2 - розетка РП10-11 ЛУ.

Возможные неисправности клапана КВЭ 100 и способы их устранения

Наименование неисправности
Вероятная причина
Способ устранения
Нарушение герметичности клапана.
Слабо затянуты болты крепления фланцев или хомутов.

Загрязнены резиновые кольца или поверхности под ними.
Произвести затяжку болтов крепления фланцев или зажимов.

Снять клапан. Осмотреть и протереть резиновые кольца и поверхности фланцев под ними чистой салфеткой, смоченной спиртом ГОСТ 18300-87. Выполнить такие же операции на ответных фланцах системы.

Резиновые кольца смазать тонким слоем ЦИАТИМ-221 по ГОСТ 9433-80.
Клапан не открывается и не закрывается.
Нарушена регулировка микропереключателей.
Выполнить регулировку микропереключателей в соответствии с инструкцией по эксплуатации.

Техническое обслуживание клапана КВЭ 100

Техническое обслуживание клапана состоит в ежемесячной проверке состояния наружных поверхностей, с целью устранения пыли и грязи, и надежности крепления клапана в вакуумной системе.

При необходимости производить регулировку микропереключателей в следующей последовательности:

- снять электропривод 5 в вместе с кожухом;

- вращая шток 3, переместить клапан в положение "Закрыто". Вращением регулировочного винта 11 добиться четкого срабатывания микропереключателя закрытого положения, после чего завернуть винт на 1/2 оборота и законтрить клеем эпоксидным (допускается регулировку производить перемещением микропереключателя в пазах кронштейна);

- вращая шток 3, переместить клапан в положение "Открыто". Повернуть шток 3 на один оборот  в сторону закрывания и добиться четкого срабатывания микропереключателя, перемещая его в пазах кронштейна.

Уровень звукового давления в октавных полосах частот и уровень звука, создаваемый клапаном КВЭ 63 при открывании и закрывании

Среднегеометрические частоты октавных полос, Гц 31,5 63 125 250 500 1000 2000 4000 8000 Уровень звука, дБА, не более
Уровень звукового давления, Дб, не более 93 79 70 63 58 55 52 50 46 60

Ресурсы, сроки службы и хранения, гарантии изготовителя

Средняя наработка на отказ не менее: 12000 циклов "Открыто - закрыто".

Средний ресурс до капитального ремонта: не менее 60000 циклов "Открыто - закрыто".

Средний срок службы до капитального ремонта: не менее 8 лет, в том числе срок хранения 9 месяцев в упаковке завода - изготовителя в условиях хранения клапанов исполнения УХЛ-2 (С), исполнения О-3 (Ж З) по ГОСТ 15150-69.

Гарантии изготовителя

Изготовитель гарантирует соответствие клапанов КВЭ 100 требованиям технических условий ТУ3648-042-00218526-2003 при соблюдении потребителем условий эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации: 12 месяцев при гарантийной наработке, не превышающей 2400 циклов "Открыто - закрыто".

Исчисление гарантийного срока в соответствии с действующим законодательством.

Изготовитель гарантирует безвозмездное устранение дефектов, возникших по вине изготовителя и замену деталей, пришедших в негодность в течение гарантийного срока.

Изготовитель выполняет гарантийные обязательства только при наличии исправных гарантийных пломб красного цвета.

Упаковка клапана обеспечивает сохраняемость при транспортировке. Резинотехнические детали, входящие в комплект монтажных частей, заворачивают в оберточную бумагу и вкладывают в пакет из полиэтиленовой плёнки толщиной не менее 0,15 мм. Швы пакета герметично заваривают.

Паспорт руководство по эксплуатации на клапан КВЭ 100 отправляемая в районы с умеренным климатом, герметично упаковывается в пакет из полиэтиленовой плёнки поливинихлоридной пластифицированной технической толщиной от 0,1 до 0,3 мм или другого водонепроницаемого материала.

Клапан КВЭ 100, монтажные части, эксплутационная документация согласно комплектности упаковывают в одно транспортное место.
