Клапан Т 34Б
| Назначение клапана Т 34Б |
|
Цена и наличие: по запросу
|
 |

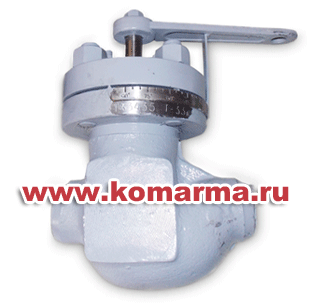

| Клапан Т-34Б Ду80 |
Тип: клапан регулирующий.
Клапан регулирующий Т 34Б Ду80 предназначен для регулирования расхода рабочей среды (воды) с температурой до 300 градусов С.
Шифры изделия, имеющие одну основу (например: Т-34Б) соответствуют одному и тому же изделию, изготовленному для различных климатических исполнений (Т-34Б УЗ, Т-34Б ТЗ).
Клапаны Т-34 б: - общепромышленное исполнение.
Клапаны Т-34 б У3: - исполнение на экспорт для умеренного климата.
Клапаны Т-34 б Т3: - исполнение на экспорт для тропического климата.
Основные технические данные и характеристики клапана Т-34Б
Рабочая среда: вода, пар.
Тип присоединения к трубопроводу: под приварку.
Проход условный Ду: 80 мм.
Давление условное Ру: 10 МПа (100 кг/см2).
Допустимая рабочая температура: 300 оС.
Допустимый перепад давления Ру: 10 МПа (100 кг/см2).
Допустимый крутящий момент Мкр.: 100 н м.
Угол поворота рычага: 90 град.
Площадь проходного сечения: 9,8 см2.
Устройство и принцип работы клапана Т 34Б
| Наименование |
Материал |
Назначение |
| 1. Рычаг |
Сварной узел Ст2кп и сталь 10 |
Передача крутящего момента от исполнительного механизма к валику поз. 3. |
| 2. Корпус |
Сталь 25Л ОСТ 108.961.03-79 |
Основная деталь клапана. Вваривается в трубопровод. |
| 3. Валик |
Сталь 40х с химникелированием |
Передача крутящего момента от рычага к золотнику поз. 4. |
| 4. Золотник |
Сварной узел Сталь 12х18н10т |
Поворотом золотника в гильзе поз. 5 и изменением проходного сечения осуществляется регулированием расхода среды. Положение золотника в гильзе «открыто», «закрыто» определяется табличкой на фланце корпуса и обозначено «О» и «З». |
| 5. Гильза |
Сталь 30х13 |
Запрессована в корпусе. В паре с золотником создает регулирующий орган. |
| 6. Кольцо |
Сталь 30х13 |
|
| 7. Крышка |
Сталь 20 |
Закрывание корпуса и установка валика. |
| 8. Грундбукса |
Сталь 20 |
Поджатие сальника. |
| 9. Прокладка |
Паронит ПОН |
Обеспечение герметичности по фланцевому разъему корпуса с крышкой. |
| 10. Шпилька |
Сталь 30хма |
Соединение корпуса с крышкой. |
| 11. Шпилька |
Сталь 35 |
|
| 12. Сальниковая набивка |
Кольца КГУ |
Для уплотнения валика в набивка клапане. На чертеже покааны условно. Устанавливаются на монтаже. |
| 13, 14, 15. Гайка |
Сталь 30 |
|
Габаритные и присоединительные размеры клапана Т-34Б
| Диаметр клапана |
Обозначение чертежа |
D |
D1 |
Dk |
D2 |
C |
L |
l |
a |
H |
h |
B |
b |
Масса, кг |
| DN 80 |
08.9621.058 |
101 |
92 |
77 |
180 |
1 +- 0,5 |
320 |
130 |
35 |
282 |
112 |
122 |
66 |
32 |
Маркировка, консервация, упаковка клапана Т-34Б
На лицевой стороне корпуса клапана нанесена маркировка по ГОСТ 4666-75.
Регулирующие клапаны подвергнуты консервации в соответствии с требованиями ГОСТ 9.014-78, патрубки корпуса закрыты колпачками.
Срок действия консервации – один год, при поставках на экспорт – 2 года.
По истечении указанного срока, при хранении клапанов регулирующих на складе, произвести переконсервацию по ГОСТ 9.014-78.
Клапаны регулирующие при длительном хранении должны находиться в помещении или под навесом с условиями хранения 5 категории (ОЖ4).
Регулирующие клапаны отгружаются заказчику без упаковки в крытых вагонах или контейнерах, на экспорт в деревянном ящике, на котором наносится маркировка в соответствии с ГОСТ 14192-77.
Гарантийные обязательства
Предприятие-изготовитель гарантирует работоспособность клапанов регулирующих при соблюдении условий эксплуатации, хранения, транспортирования и монтажа.
Предприятие-изготовитель гарантирует безотказную работу в течении 24 месяцев со дня ввода в эксплуатацию, но не более 36 месяцев со дня изготовления.
Для изделий, поставляемых на экспорт, гарантированный срок эксплуатации не более 36 месяцев со дня проследования через государственную границу РФ.
Конструктивные характеристики клапана Т 34 Б
 |
| Расход среды через клапан определяется по формуле: |
 |
- коэффицент расхода, принимаемый 0,6;
- площадь проходного сечения, см2;
- перепад давления на клапане, кг/см2;
- удельный вес среды, г/см3.
|
Подготовка клапана Т 34Б к работе
Внимательно осмотреть клапан на наличие внешних повреждений. Проверить вращение золотника в гильзе. Золотник должен вращаться свободно, без заеданий и заклинивания.
Произвести расконсервацию наружных и внутренних поверхностей.
Регулирующий клапан Т34Б может быть установлен на горизонтальных и вертикальных участках трубопроводов.
Регулирующие клапаны в качестве запорных органов работать не могут.
Кольца сальниковой набивки, отправляемые в промаслянной бумаге, устанавливаются заказчиком в изделие перед эксплуатацией.
Меры безопасности при работе с клапаном Т 34Б
Гидроиспытание клапанов на герметичность производить с соблюдением правил техники безопасности в соответствии с действующей инструкцией.
Клапан регулирующий должен эксплуатироваться на рабочее давление меньше Ру.
Профилактические и ремонтные работы при наличии давления производить запрещается.
Техническое обслуживание клапана
В процессе эксплуатации клапаны регулирующие должны периодически подвергаются наружному осмотру не менее одного раза в 3 месяца.
Ревизия регулирующих клапанов проводится 1 раз в год, при этом проверяется подвижность ходовых частей, наличие повреждений и износа основных деталей.
Характерные неисправности клапана Т 34Б
| Неисправность |
Вероятная причина |
Метод устроения неисправности |
| Негерметичность фланцевого разъема. |
Ослабла затяжка шпилек. |
Уплотнить равномерной затяжкой гаек. |
| Повреждена поверхность разъема. |
Разобрать клапан и устранить повреждение. |
| Повреждена прокладка. |
Заменить паронитовую прокладку. |
|
Золотник вращается с заеданием.
|
Между золотником и гильзой попало инородное тело. |
Разобрать клапан, промыть гильзу и золотник. |
|
Парение в сальнике, уплотняющем валик клапана.
|
Нарушена плотность сальниковой набивки. |
Добавить или перенабить сальниковую набивку. |
Все работы по устранению неисправностей вести при отсутствии давления в трубопроводе.
|
