Компенсатор резиновый муфтовый

Назначение муфтовых резиновых компенсаторов
Цена и наличие: по запросу
rezinovye_muftovye_kompensatory

Вибрация возникающая при работе двигателей, турбин и др. машин, иногда приводит к нарушению режима работы и даже разрушению устройств. Для подавления вредной вибрации и снижения её действия применяют различные меры защиты.

Компенсатор резиновый используется как наиболее эффективное средство для снижения шума, а также вредных воздействий вызванных вибрацией.

Резиновый упругий элемент муфтового компенсатора уменьшает вибрацию, обеспечивая защиту и увеличивая срок службы трубопровода. Резиновый резьбовой компенсатор применяют для защиты от гидравлических ударов, для компенсации продольных, поперечных смещений, тепловых удлинений трубопроводов.

Упругий элемент компенсатора изготовлен из жаростойкой синтетической  резины специальной композиции, превосходящей по своим качествам натуральную или хлоропреновую резину, что создаёт повышенную стойкость к воздействию горячей воды и постоянную устойчивость к давлению в течении длительного периода времени. Резиновый антивибрационный компенсатор эффективно принимает на себя и поглощает нагрузки.

Муфтовый резиновый антивибрационный компенсатор прост в эксплуатации, имеет небольшую массу и монтажные размеры  что делает его незаменимым для помещений  ограниченными размеры или трудный доступ (например подвалы жилых домов со множеством подводящих коммуникаций и.т.д.)


Основные технические данные муфтовых резиновых компенсаторов

Условные диаметры: 15, 20, 25, 32, 40, 50, 65, 80 мм.

Компенсатор резиновый применяют для следующих рабочих сред: воздух, горячая и холодная вода, жидкие неагрессивные среды.

Присоединение к трубопроводу: муфтовое (резьбовое).

Температура рабочей среды для резиновых компенсаторов поставляемых нашей компанией: от -10 оС до + 90 оС.

Рабочее давление: 1,0 МПа ( 10 кг/см2).

Внимание !Компенсатор резиновый муфтовый могут называть: резиновая гибкая вставка; антивибрационный компенсатор; вибровставка; резиновая вставка для труб на воду.

Все эти общие понятия правильны, имеют аналогичный тип действия и применяются для одной цели, но при этом не все резиновые компенсаторы одинаковые параметры, например: проводимая рабочая среда; монтажная длина; максимальная температура проводимой среды; применяемые материалы для изготовления компенсатора.

Советуем внимательно отнестись к подбору компенсатора и уточнять необходимые параметры. Марка резинового компенсатора с муфтовым присоединением ZKT.

Габаритные и присоединительные размеры муфтовых резиновых компенсаторов

rezinovye_muftovye_kompensatory_gabarity
Ду, мм
Растяжение, мм
Сжатие, мм
Боковое, мм
Угловое, град.
15
6
22
22
45
20
6
22
22
45
25
6
22
22
45
32
6
22
22
45
40
6
22
22
45
50
6
22
22
45
65
6
22
22
45
80
6
22
22
45

Срок службы резиновых компенсаторов, гарантии производителя

Срок эксплуатации резиновых компенсаторов:3 года.

Гарантийный срок службы: 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с момента продажи.

Зависимость максимального рабочего давления от температуры перемещаемой среды для муфтовых резиновых компенсаторов

kompensator_rezinovyi_epdm_grafik_temperatur

Устройство и материалы резиновых муфтовых компенсаторов

Как правило, диаметр резинового компенсатора подбирается по конструктивному принципу, т.е., если диаметр трубопровода выбран в соответствии с рекомендуемыми нормами скоростей и расходов в трубе, то принимаем диаметр вставки равным диаметру трубы. Необходимо убедиться, что рабочие температуры и давления находятся в пределах рабочей зоны, представленной ниже для гибких вставок различных типов и диаметров.

Перекачиваемые среды: питьевая вода, другие среды, совместимые с EPDM

Материалы: Гибкий элемент - EPDM; присоединительные патрубки - гальванизированный серый чугун.

Перекачиваемые среды: общепромышленное применение, неочищенные сточные воды.

Материалы: Гибкий элемент - NBR; присоединительные патрубки - гальванизированный серый чугу.

Деталь
Материалы
Гибкий элемент
Армированная EPDM или NBR резина
Резьбовые присоединительные элементы
Чугун

Выбор резиновых муфтовых компенсаторов


Резиновые муфтовые компенсаторы необходимо хранить в плоском положении, не допуская воздействия солнечного света, влажности и чрезмерно высоких или низких температур.

Резиновые муфтовые компенсаторы могут монтироваться в любом пространственном положении. Места установки вставок должны выбираться в зависимости от условий эксплуатации системы трубопроводов (пространственного расположения, величины амплитуды перемещений и др.) и максимально допустимых деформаций вставок.

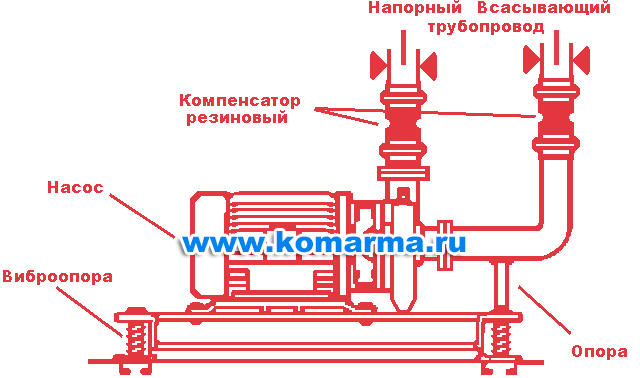

При монтаже резиновых муфтовых компенсаторов должно быть предусмотрено устройство опор под трубопровод в непосредственной близости от вставки. Максимальное расстояние между вставкой и опорами не должно превышать трех диаметров трубопровода.

shema_razmesheniya_rezinovogo_muftovogo_kompensatora

При монтаже резиновые муфтовые компенсаторы не допускается скручивание гибкого элемента. Предварительное сжатие не должно превышать 5 мм. Соосность двух концов трубопровода должна находиться в пределах 3 мм. При производстве сварочных работ вблизи вставок, последние должны быть демонтированы или надежно защищены от воздействия высоки температур и попадания на гибкий элемент брызг расплавленного металла.

При монтаже системы трубопроводов не допускается нанесение лакокрасочных , теплоизоляционных, шумопоглащающих и других покрытий.

В система теплоснабжения теплоноситель должен удовлетворять требованиям «Правил технической эксплуатации электрических станций и сетей Российской Федерации» Министерства энергетики РФ.

 Резиновые муфтовые компенсаторы могут монтироваться в любом пространственном положении. Места установки вставок должны выбираться в зависимости от условий эксплуатации системы трубопроводов (пространственного расположения, величины амплитуды перемещений и др.) и максимально допустимых деформаций вставок, приводимых в таблице ниже.

При монтаже Резиновые муфтовые компенсаторы должны быть предусмотрено устройство опор под трубопровод в непосредственной близости от вставки. Максимальное расстояние между вставкой и опорами не должно превышать трех диаметров трубопровода. При монтаже вставки не допускается скручивание гибкого элемента. Предварительное сжатие не должно превышать 5 мм. Соосность двух концов трубопровода должна находиться в пределах 3 мм.

Комплектность резиновых муфтовых компенсаторов

В комплект поставки входит:

  • резиновый муфтовый компенсатор;
  • упаковочная коробка;
  • инструкция.

Меры безопасности

Резиновые муфтовые компенсаторы и трубопроводы должны монтироваться, эксплуатироваться в соответствии с требованиями безопасности, изложенными в стандарта , строительные нормы и правила и другие нормативны документа , распространяющиеся на соответствующие объекты монтажа.

Запрещается эксплуатировать Резиновые муфтовые компенсаторы при температуре, давления и других параметрах, выходящих за пределы установленных настоящим паспортом.

Транспортировка и хранение резиновых муфтовых компенсаторов осуществляется в соответствии с требованиями ГОСТ 12.2.063 - 81.

Утилизация изделия производится в соответствии с установленным на предприятии порядком, составленным в соответствии с Законами РФ 596-Ф3 "Об охране атмосферного воздуха", 589-Ф3 "Об отходах производства и потребления", 552-Ф3 "О санитарно-эпидемиологическом благополучии населения", а также другими российскими и региональными нормами, актами, правилами, распоряжениями и пр., принятыми в использование указанных законов.
