Компенсатор трехлинзовый ОСТ 34-10-571-93

Назначение линзового компенсатора ОСТ 34-10-571-93
Цена и наличие на складе: по запросу

Линзовый компенсатор ОСТ 34-10-571-93 предназначен для компенсации температурных деформаций и относительных перемещений участков трубопроводов.

Линзовые компенсаторы представляют из себя тарелки из листового материала свареные по краям так, вместе они представляит из себя ряд волн.

Основные технические характеристики трехлинзового компенсатора ОСТ 34-10-571-93

Линзовый компенсатор по ОСТ 34-10-571-93 изготавливается условным проходом Ду, мм от 100 до 2200 и условное давление кгс/см2 от 6 до 16.

Рабочая среда: вода и пар.

Рабочая температура: до 300 оС.

Компенсатор линзовый состоит из линз (одно-, двух-, трех-, четырех-), присоединительных патрубков, защитной обечайки, присоединительных фланцев (при заказе в фланцевом исполнении.)

Пример условного обозначения

Пример условного обозначения линзовых компенсаторов для заказа: компенсатор трёхлинзовый осевой 10 кгс/см2) Ду 1000 мм:

Компенсатор трёхлинзовый 1,0 (10)-600 32 ОСТ 34-10-571.

Хранение и транспортировка

Компенсатор линзовый должен храниться в упаковке изготовителя при температуре окружающего воздуха от минус 20 до плюс 40 оС и относительной влажности до 80%. Воздух в помещении не должен содержать примесей паров и газов, вызывающих коррозию. Компенсатор может транспортироваться всеми видами транспорта ( авиационным- в герметизированных отсеках) в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на транспорте конкретного вида. Во время погрузочно-разгрузочных работ и транспортирования ящики не должны подвергаться резким ударам и воздействию атмосферных осадков.

При строительстве новых, расширении, реконструкции, техперевооружении и ремонте действующих тепловых сетей с линзовыми компенсаторами следует руководствоваться требованиями проектной техдокументации.

Транспортировка и хранение компенсаторов к месту монтажа, а также перемещения их во время монтажа должны исключать вероятность повреждения линз и загрязнения внутренней полости компенсатора.

Хранение линзовых компенсаторов на открытых площадках не допускается.

Сведения о рекламациях

В случае отказа в работе компенсатора в период гарантийного срока потребителю необходимо составить технически обоснованный акт о неисправности, о проделанных регламентных работах.

Монтаж линзовых компенсаторов

Линзовый компенсатор монтируется в соответствии с проектом трубопровода, выполненным проектной организацией, и осуществляется путем его приварки к трубопроводу. Компенсаторы при монтаже необходимо устанавливать строго соосно с трубопроводом, без перекосов во избежание заедания и повреждение его подвижных частей.

Монтаж линзовых компенсаторов производится после установки на трубопроводе неподвижных опор, при монтаже вертикальных участков трубопроводов необходимо принимать меры, исключающие возможность сжатия и деформации компенсаторов под действием силы тяжести трубопроводов.

Предварительные испытания следует выполнять, как правило, гидравлическим способом. Для гидравлического испытания применяется вода с температурой не выше +40 оС и не ниже +5 оС. Температура наружного воздуха при этом должна быть положительной, каждый испытанный участок герметически заваривается с двух сторон заглушками. Использование для этих целей запорной арматуры не допускается.

Окончательные испытания проводятся после завершения всех строительно-монтажных работ.

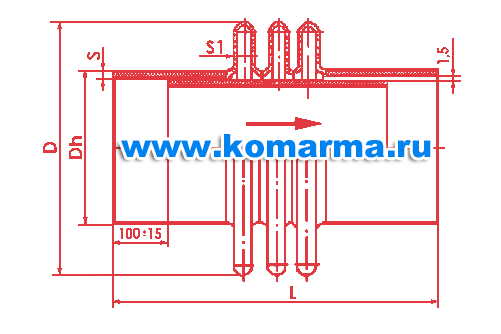

Габаритные и присоединительные размеры трехлинзовых компенсаторов ОСТ 34-10-571

Обозначение компенсатора
Давление условное , Ру, Мпа (кгс/см2)
Проход условный, Ду
Dh
D
L
S
S1
Компенсирующая способность, мм
Жесткость линзы на сжатие, кН/см
Эффективная площадь, м2
01 ОСТ 34-10-571
0,6 (6)
100
108
259
492
4
2,5
15
12,85
0,025
02 ОСТ 34-10-571
0,6 (6)
125
133
284
492
4
2,5
15
14,6
0,033
03 ОСТ 34-10-571
0,6 (6)
150
159
309
492
5
2,5
15
16,45
0,041
04 ОСТ 34-10-571
0,6 (6)
200
219
369
492
7
2,5
15
20,7
0,065
05 ОСТ 34-10-571
0,6 (6)
250
273
422
492
8
2,5
16,5
24,6
0,091
06 ОСТ 34-10-571
0,6 (6)
300
325
473
492
8
2,5
16,5
28,4
0,121
07 ОСТ 34-10-571
0,6 (6)
350
377
525
492
9
2,5
16,5
32,15
0,155
08 ОСТ 34-10-571
0,6 (6)
400
426
575
492
9
2,5
16,5
35,7
0,193
09 ОСТ 34-10-571
0,6 (6)
450
478
627
492
7
2,5
16,5
39,5
0,235
10 ОСТ 34-10-571
0,6 (6)
500
530
679
492
8
2,5
16,5
43,3
0,282
11 ОСТ 34-10-571
0,6 (6)
600
630
779
492
8
2,5
16,5
50,6
0,385
12 ОСТ 34-10-571
0,6 (6)
700
720
869
492
8
2,5
16,5
57,1
0,49
13 ОСТ 34-10-571
0,6 (6)
800
820
967
492
9
2,5
16,5
64,4
0,623
14 ОСТ 34-10-571
0,6 (6)
900
920
1067
492
10
2,5
16,5
71,7
0,771
15 ОСТ 34-10-571
0,6 (6)
1000
1020
1167
592
10
2,5
16,5
79
0,934
16 ОСТ 34-10-571
0,6 (6)
1200
1220
1368
592
11
3
16,5
165
1,308
17 ОСТ 34-10-571
0,6 (6)
1400
1420
1568
592
14
3
16,5
190
1,745
18 ОСТ 34-10-571
0,6 (6)
1600
1620
1768
692
14
3
16,5
216
2,24
19 ОСТ 34-10-571
0,6 (6)
1800
1820
1968
692
10
3
16,5
241,7
2,8
20 ОСТ 34-10-571
0,6 (6)
2000
2040
2188
692
10
3
16,5
269,9
3,49
21 ОСТ 34-10-571
0,6 (6)
2200
2240
2388
692
12
3
16,5
295,4
4,19
22 ОСТ 34-10-571
1,0 (10)
100
108
260
492
4
3
12
22,55
0,025
23 ОСТ 34-10-571
1,0 (10)
125
133
285
492
4
3
12
25,65
0,033
24 ОСТ 34-10-571
1,0 (10)
150
159
310
492
5
3
12
28,9
0,041
25 ОСТ 34-10-571
1,0 (10)
200
219
370
492
7
3
12
36,4
0,065
26 ОСТ 34-10-571
1,0 (10)
250
273
423
492
8
3
12
43,25
0,091
27 ОСТ 34-10-571
1,0 (10)
300
325
474
492
8
3
12
49,9
0,121
28 ОСТ 34-10-571
1,0 (10)
350
377
526
492
9
3
12
55,5
0,155
29 ОСТ 34-10-571
1,0 (10)
400
426
576
492
9
3
12
62,7
0,193
30 ОСТ 34-10-571
1,0 (10)
450
478
628
492
7
3
12
69,4
0,235
31 ОСТ 34-10-571
1,0 (10)
500
530
680
492
8
3
12
76
0,282
32 ОСТ 34-10-571
1,0 (10)
600
630
780
492
8
3
12
88,9
0,385
33 ОСТ 34-10-571
1,0 (10), 1,6 (16)
700
720
872
492
8
4
10,5
246
0,49
34 ОСТ 34-10-571
1,0 (10), 1,6 (16)
800
820
970
492
9
4
10,5
278
0,623
35 ОСТ 34-10-571
1,0 (10), 1,6 (16)
900
920
1070
492
10
4
10,5
309
0,771
36 ОСТ 34-10-571
1,0 (10), 1,6 (16)
1000
1020
1170
592
10
4
10,5
341
0,934
37 ОСТ 34-10-571
1,0 (10), 1,6 (16)
1200
1220
1370
528
11
4
8
404
1,308
38 ОСТ 34-10-571
1,0 (10), 1,6 (16)
1400
1420
1570
528
14
4
8
467
1,745
39 ОСТ 34-10-571
1,6 (16)
100
108
262
428
4
4
6
55,2
0,025
40 ОСТ 34-10-571
1,6 (16)
125
133
287
428
4
4
6
62,75
0,033
41 ОСТ 34-10-571
1,6 (16)
150
159
312
428
5
4
6
70,7
0,041
42 ОСТ 34-10-571
1,6 (16)
200
219
372
428
7
4
6
89,2
0,065
43 ОСТ 34-10-571
1,6 (16)
250
273
425
428
8
4
6
106
0,091
44 ОСТ 34-10-571
1,6 (16)
300
325
476
428
8
4
6
122,2
0,121
45 ОСТ 34-10-571
1,6 (16)
350
377
528
428
9
4
6
138,45
0,155
46 ОСТ 34-10-571
1,6 (16)
400
426
578
428
9
4
7
154
0,193
47 ОСТ 34-10-571
1,6 (16)
450
478
630
428
7
4
7
170
0,235
48 ОСТ 34-10-571
1,6 (16)
500
530
682
428
8
4
7
186
0,282
49 ОСТ 34-10-571
1,6 (16)
600
630
782
428
8
4
7
218
0,385
