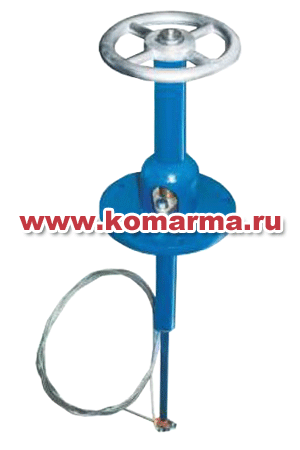

Механизм МУВ

Назначение механизмов управления хлопушкой МУВ
Цена и наличие: по запросу

Тип: механизм управления хлопушкой верхний.

Механизмы управления МУВ предназначены для открывания крышек хлопушек резервуаров и фиксации их в открытом положении.

Механизмы выпускаются трех типоразмеров:

МУВ-80 – для хлопушек с условным проходом до 80 мм (включительно).

МУВ-250 – для хлопушек с условным проходом от 80 мм до 300 мм (включительно).

МУВ-400 – для хлопушек с условным проходом 400 мм.

Механизмы управления МУВ монтируются на крыше резервуара над хлопушкой.

По устойчивости к воздействию климатических факторов внешней среды механизмы управления изготавливаются в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример обозначения при заказе:

Механизм управления хлопушкой верхний МУВ-80 УХЛ1 ТУ 3689-021-10524112-2001, где;

80 – максимально допустимый условный проход  хлопушки, к которой может быть установлен данный механизм, мм;

УХЛ1 – климатическое исполнение.

Изготовление и приёмка: ТУ 3689-021-10524112-2001.

По устойчивости к воздействию климатических факторов внешней среды механизм управления  хлопушкой изготавливается в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.

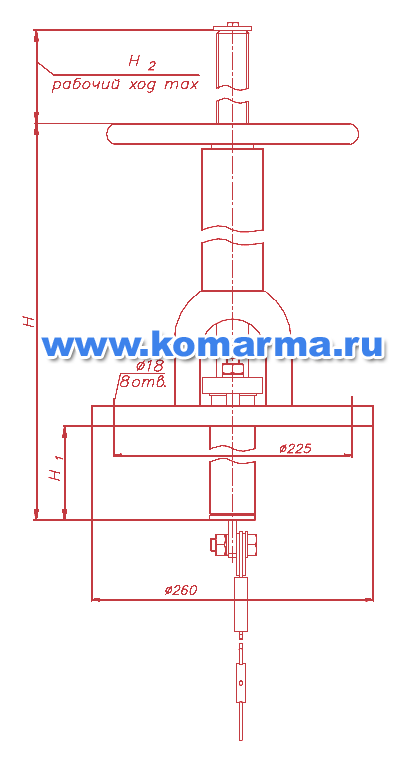

Габаритные и присоединительные размеры механизма управления МУВ



Марка устройства Ду, мм D, мм H, мм H1, мм D1, мм d, мм Ход винта H2, мм n, шт. Масса, кг
МУВ-80 80 260 661 293 225 18 267 8 16
МУВ-250 250 260 1217 594 225 18 548 8 25
МУВ-400 400 260 1428 685 225 18 647 8 26,2
