Сильфон однослойный ГОСТ 22388-90 исполнение 1
| Назначение однослойных сильфонов по ГОСТ 22388-90 исп.1 |
|
Цена и наличие: по запросу
|
 |
| cильфон ГОСТ 22388-90 первое исполнение |
Сильфоны однослойные изготавливаются по ГОСТ 22388-90 и применяются в качестве упругой гофрированной металлической оболочки сохраняющей плотность и прочность при многоцикловых деформациях сжатия, растяжения, изгиба и их комбинаций под воздействием внутреннего или внешнего давления, температуры и механических нагружений.
Основные технические данные сильфонов по ГОСТ 22388-90 исп.1
Сильфон однослойный по ГОСТ 22388-90 применяется для работы в средах, нейтральных к материалу сильфона, при температуре от минус 260 ºС до плюс 465 ºС.
Наработка 5000 циклов - при максимальных нагрузках: рабочем внутреннем давлении и осевом ходе.
Наработка 27000 циклов - при внутреннем давлении, равном 60% максимального рабочего давления и ходе, составляющем 50% осевого хода.
Диаметр внутренний: от 9,5 до 130 мм.
Диаметр наружный: от 15 до 160 мм.
Рабочее давление: до 26 кг/см2 (2,6 МПа).
Монтажные размеры: от 13 до 139 мм.
Тип присоединение: под приварку.
Материалы применяемые для изготовления сильфонов по ГОСТ 22388-90 исп.1
Сильфоны изготавливаются из коррозионо и жаростойкой стали марки 08Х18Н10Т по ГОСТ 5632-72 и марки 06Х18Н10Т по ГОСТ 10498-82.
Массовая доля углерода в стали марки 12Х18Н10Т не должна быть более 0,1%.
Трубки для сильфонов изготавливаются:
из листа по ГОСТ 5582-75 с состоянием материала и качеством поверхности ПН1,М2а или М3а;
из ленты по ГОСТ 4986-79 с обработкой и качеством поверхности ПН1,ПН2 или Мз;
из бесшовных особотонкостенных труб по ГОСТ 10498-82;
из тонкостенных и многослойных труб особовысокой точности, поставляемых специализированными предприятиями по нормативно-технической документации, утвержденной в установленном порядке.
Рабочая среда сильфонов по ГОСТ 22388-90 исп.1
Газообразная коррозионная среда (слабой агрессивности); жидкая коррозионная среда (слабой агрессивности); парогазовая смесь; вода, воздух, азот; растворы дизактивации и промывки; инертная газовая среда и жидкие не агрессивные среды; среды к которым материал сильфона коррозионностоек.

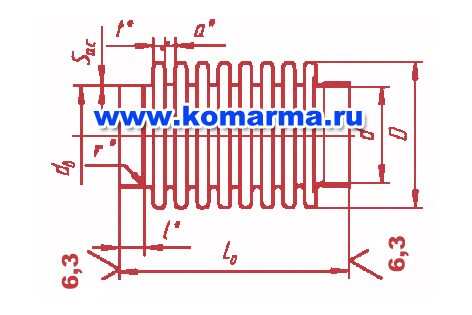

Габаритные и присоединительные размеры сильфонов по ГОСТ 22388-90 исп.1
 |
| сильфон первое исполнение ГОСТ 22388-90 размеры |
|
Марка сильфона
|
D
|
d
|
dв
|
L
|
lo
|
s
|
Число гофров n
|
Жесткость по силе CQ кН/м (кгс/мм)
|
Осевой ход сильфона (сжатие)
|
Максимальное рабочее давление
(внутреннее и наружное) Pmax, МПа (кгс/см2)
|
|
max
|
min
|
|
15-3-0,12
|
15*
|
9.5
|
13
|
13.0
|
3.5
|
0.12
|
3
|
80.00 (8.00)
|
25.00 (2.50)
|
0.84
|
1.18 (11.80)
|
|
15-4-0,12
|
15*
|
9.5
|
13
|
15.0
|
3.5
|
0.12
|
4
|
60.00 (6.00)
|
16.00 (1.60)
|
1.10
|
1.18 (11.80)
|
|
15-6-0,18
|
15*
|
9.5
|
13
|
19.0
|
3.5
|
0.18
|
6
|
120.00 (12.00)
|
46.00 (4.60)
|
1.20
|
2.60 (26.00)
|
|
15-7-0,12
|
15*
|
9.5
|
13
|
21.0
|
3.5
|
0.12
|
7
|
35.00 (3.50)
|
11.00 (1.10)
|
2.00
|
1.18 (11.80)
|
|
15-8-0,12
|
15*
|
9.5
|
13
|
22.7
|
3.5
|
0.12
|
8
|
30.00 (3.00)
|
9.00 (0.90)
|
2.20
|
1.18 (11.80)
|
|
15-10-0,12
|
15*
|
9.5
|
13
|
27.0
|
3.5
|
0.12
|
10
|
32.00 (3.20)
|
8.00 (0.80)
|
2.80
|
1.18 (11.80)
|
|
15-10-0,14
|
15*
|
9.5
|
13
|
27.0
|
3.5
|
0.14
|
10
|
40.00 (4.00)
|
14.00 (1.40)
|
2.50
|
2.15 (21.50)
|
|
15-12-0,12
|
15*
|
9.5
|
13
|
30.5
|
3.5
|
0.12
|
12
|
20.00 (2.00)
|
6.00 (0.60)
|
3.40
|
1.18 (11.80)
|
|
15-12-0,14
|
15*
|
9.5
|
13
|
30.5
|
3.5
|
0.14
|
12
|
33.00 (3.30)
|
10.00 (1.00)
|
3.00
|
2.15 (21.50)
|
|
15-14-0,12
|
15*
|
9.5
|
13
|
34.5
|
3.5
|
0.12
|
14
|
20.00 (2.00)
|
6.00 (0.60)
|
4.00
|
1.18 (11.80)
|
|
15-14-0,14
|
15*
|
9.5
|
13
|
34.5
|
3.5
|
0.14
|
14
|
28.00 (2.80)
|
9.00 (0.90)
|
3.00
|
2.15 (21.50)
|
|
15-14-0,18
|
15*
|
9.5
|
13
|
34.5
|
3.5
|
0.18
|
14
|
55.00 (5.50)
|
20.00 (2.00)
|
2.80
|
2.60 (26.00)
|
|
15-16-0,12
|
15*
|
9.5
|
13
|
38.0
|
3.5
|
0.12
|
16
|
18.00 (1.80)
|
5.00 (0.50)
|
4.50
|
1.18 (11.80)
|
|
15-16-0,14
|
15*
|
9.5
|
13
|
38.0
|
3.5
|
0.14
|
16
|
45.00 (4.50)
|
1.40 (1.40)
|
4.00
|
2.15 (21.50)
|
|
15-18-0,12
|
15*
|
9.5
|
13
|
42.0
|
3.5
|
0.12
|
18
|
18.00 (1.80)
|
4.50 (0.45)
|
5.00
|
1.18 (11.80)
|
|
15-18-0,14
|
15*
|
9.5
|
13
|
42.0
|
3.5
|
0.14
|
18
|
38.00 (3.80)
|
12.00 (1.20)
|
4.50
|
2.15 (21.50)
|
|
16-2-0,12
|
16
|
9.5
|
13
|
11.3
|
3.5
|
0.12
|
2
|
120.00 (12.00)
|
30.00 (3.00)
|
0.6
|
0.92 (9.20)
|
|
16-4-0,12
|
16
|
9.5
|
13
|
15.0
|
3.5
|
0.12
|
4
|
60.00 (6.00)
|
16.00 (1.60)
|
1.10
|
0.92 (9.20)
|
|
16-6-0,12
|
16
|
9.5
|
13
|
19.0
|
3.5
|
0.12
|
6
|
40.00 (5.00)
|
10.50 (1.05)
|
1.70
|
0.92 (9.20)
|
|
16-8-0,12
|
16
|
9.5
|
13
|
22.7
|
3.5
|
0.12
|
8
|
30.00 (3.00)
|
8.00 (0.80)
|
2.2
|
0.92 (9.20)
|
|
16-10-0,12
|
16
|
9.5
|
13
|
27.0
|
3.5
|
0.12
|
10
|
29.00 (2.90)
|
6.00 (0.60)
|
2.8
|
0.92 (9.20)
|
|
16-12-0,12
|
16
|
9.5
|
13
|
30.5
|
3.5
|
0.12
|
12
|
24.00 (2.40)
|
5.50 (0.55)
|
3.4
|
0.92 (9.20)
|
|
16-16-0,12
|
16
|
9.5
|
13
|
38.0
|
3.5
|
0.12
|
16
|
16.00 (1.60)
|
4.00 (0.40)
|
4.5
|
0.92 (9.20)
|
|
18-2-0,12
|
18
|
11.5
|
14
|
12.2
|
3.5
|
0.12
|
2
|
224.00 (22.40)
|
35.00 (3.50)
|
1.0
|
1.50 (15.00)
|
|
18-4-0,12
|
18
|
11.5
|
14
|
16.6
|
3.5
|
0.12
|
4
|
112.00 (11.20)
|
18.00 (1.80)
|
2.0
|
1.50 (15.00)
|
|
18-5-0,12
|
18
|
11.5
|
14
|
19.0
|
3.5
|
0.12
|
5
|
38.00 (3.80)
|
15.00 (1.50)
|
2.5
|
1.50 (15.00)
|
|
18-5-0,14
|
18
|
11.5
|
14
|
19.0
|
3.5
|
0.14
|
5
|
53.00 (5.30)
|
22.00 (2.20)
|
2.3
|
1.85 (18.50)
|
|
18-5-0,22
|
18
|
11.5
|
14
|
19.0
|
3.5
|
0.22
|
5
|
160.00 (16.00)
|
80.00 (8.00)
|
1.3
|
3.1 (31.00)
|
|
18-6-0,12
|
18
|
11.5
|
14
|
20.5
|
3.5
|
0.12
|
6
|
32.00 (3.20)
|
12.00 (1.20)
|
3.0
|
1.50 (15.00)
|
|
18-6-0,14
|
18
|
11.5
|
14
|
20.5
|
3.5
|
0.14
|
6
|
44.00 (4.40)
|
18.00 (1.80)
|
2.7
|
1.85 (18.50)
|
|
18-6-0,22
|
18
|
11.5
|
14
|
20.5
|
3.5
|
0.22
|
6
|
145.00 (14.50)
|
50.00 (5.00)
|
1.5
|
3.1 (31.00)
|
|
18-8-0,12
|
18
|
11.5
|
14
|
25.4
|
3.5
|
0.12
|
8
|
26.00 (2.60)
|
8.00 (0.80)
|
4.0
|
1.50 (15.00)
|
|
18-10-0,12
|
18
|
11.5
|
14
|
30.0
|
3.5
|
0.12
|
10
|
19.00 (1.90)
|
6.00 (0.60)
|
5.0
|
1.50 (15.00)
|
|
18-10-0,14
|
18
|
11.5
|
14
|
30.0
|
3.5
|
0.14
|
10
|
28.00 (2.80)
|
13.00 (1.30)
|
4.5
|
1.85 (18.50)
|
|
18-18-0,18
|
18
|
11.5
|
14
|
47.0
|
3.5
|
0.18
|
18
|
45.00 (4.50)
|
15.00 (1.50)
|
5.7
|
2.60 (26.00)
|
|
18-22-0,18
|
18
|
11.5
|
14
|
56.5
|
3.5
|
0.18
|
22
|
36.00 (3.60)
|
12.00 (1.20)
|
7.0
|
1.15 (11.50)
|
|
21-5-0,12
|
21*
|
13.5
|
16
|
24.0
|
3.5
|
0.12
|
5
|
35.00 (3.50)
|
15.00 (1.50)
|
2.8
|
1.15 (11.50)
|
|
21-6-0,12
|
21*
|
13.5
|
16
|
27.0
|
3.5
|
0.12
|
6
|
29.00 (2.90)
|
12.00 (1.20)
|
3.3
|
1.15 (11.50)
|
|
21-10-0,12
|
21*
|
13.5
|
16
|
40.0
|
3.5
|
0.12
|
10
|
17.00 (1.70)
|
8.00 (0.80)
|
5.5
|
1.15 (11.50)
|
|
21-10-0,14
|
21*
|
13.5
|
16
|
40.0
|
3.5
|
0.14
|
10
|
25.00 (2.50)
|
10.00 (1.00)
|
5.0
|
1.10 (11.00)
|
|
21-10-0,18
|
21*
|
13.5
|
16
|
40.0
|
3.5
|
0.18
|
10
|
56.00 (5.60)
|
18.00 (1.80)
|
4.5
|
2.00 (20.00)
|
|
21-12-0,14
|
21*
|
13.5
|
16
|
46.0
|
3.5
|
0.14
|
12
|
23.00 (2.30)
|
7.00 (0.70)
|
6.0
|
1.10 (11.00)
|
|
21-14-0,14
|
21*
|
13.5
|
16
|
53.0
|
3.5
|
0.14
|
14
|
20.00 (2.00)
|
5.50 (0.55)
|
7.0
|
1.10 (11.00)
|
|
21-6-0,10
|
21*
|
13.5
|
16
|
26.5
|
3.5
|
0.10
|
6
|
17.00 (1.70)
|
4.00 (0.40)
|
3.6
|
0.80 (8.00)
|
|
22-2-0,10
|
22
|
13.5
|
16
|
14.1
|
3.5
|
0.10
|
2
|
80.00 (8.00)
|
12.00 (1.20)
|
1.1
|
0.80 (8.00)
|
|
22-2-0,12
|
22
|
13.5
|
16
|
14.3
|
3.5
|
0.12
|
2
|
80.00 (8.00)
|
25.00 (2.50)
|
1.0
|
0.85 (8.50)
|
|
22-4-0,10
|
22
|
13.5
|
16
|
20.1
|
3.5
|
0.10
|
4
|
40.00 (4.00)
|
6.00 (0.60)
|
2.2
|
0.80 (8.00)
|
|
22-4-0,12
|
22
|
13.5
|
16
|
20.7
|
3.5
|
0.12
|
4
|
50.00 (5.00)
|
11.00 (1.10)
|
2.0
|
0.85 (8.50)
|
|
22-6-0,10
|
22
|
13.5
|
16
|
26.5
|
3.5
|
0.10
|
6
|
26.00 (2.60)
|
4.00 (0.40)
|
3.3
|
0.80 (8.00)
|
|
22-6-0,12
|
22
|
13.5
|
16
|
27.1
|
3.5
|
0.12
|
6
|
35.00 (3.50)
|
10.00 (1.00)
|
2.6
|
0.85 (8.50)
|
|
22-8-0,12
|
22
|
13.5
|
16
|
27.1
|
3.5
|
0.12
|
8
|
23.00 (2.30)
|
7.00 (0.70)
|
3.5
|
0.85 (8.50)
|
|
22-10-0,12
|
22
|
13.5
|
16
|
40
|
3.5
|
0.12
|
10
|
18.00 (1.80)
|
5.00 (0.50)
|
4.4
|
0.85 (8.50)
|
|
27-2-0,14
|
27*
|
17.5
|
20
|
16.0
|
4
|
0.14
|
2
|
80.00 (8.00)
|
20.00 (2.00)
|
0.9
|
0.85 (8.50)
|
|
27-4-0,14
|
27*
|
17.5
|
20
|
22.0
|
4
|
0.14
|
4
|
48.00 (4.80)
|
14.00 (1.40)
|
2.6
|
0.85 (8.50)
|
|
27-8-0,14
|
27*
|
17.5
|
20
|
35.5
|
4
|
0.14
|
8
|
20.00 (2.00)
|
7.00 (0.70)
|
5.2
|
0.85 (8.50)
|
|
27-8-0,16
|
27*
|
17.5
|
20
|
35.5
|
4
|
0.16
|
8
|
28.00 (2.80)
|
11.00 (1.10)
|
4.8
|
1.25 (12.50)
|
|
27-10-0,14
|
27*
|
17.5
|
20
|
42.0
|
4
|
0.14
|
10
|
20.00 (2.00)
|
5.00 (0.50)
|
6.5
|
0.85 (8.50)
|
|
27-10-0,16
|
27*
|
17.5
|
20
|
42.0
|
4
|
0.16
|
10
|
23.00 (2.30)
|
7.00 (0.70)
|
6.0
|
1.25 (12.50)
|
|
27-12-0,14
|
27*
|
17.5
|
20
|
48.5
|
4
|
0.14
|
12
|
19.00 (1.90)
|
4.00 (0.40)
|
7.8
|
0.85 (8.50)
|
|
27-12-0,16
|
27*
|
17.5
|
20
|
48.5
|
4
|
0.16
|
12
|
20.00 (2.00)
|
6.00 (0.60)
|
7.2
|
1.10 (11.00)
|
|
28-2-0,16
|
28
|
17.5
|
20
|
16.0
|
4
|
0.16
|
2
|
115.00 (11.50)
|
35.00 (3.50)
|
1.2
|
1.10 (11.00)
|
|
28-4-0,16
|
28
|
17.5
|
20
|
22.0
|
4
|
0.16
|
4
|
57.00 (5.70)
|
17.50 (1.75)
|
2.4
|
1.10 (11.00)
|
|
28-6-0,16
|
28
|
17.5
|
20
|
28.7
|
4
|
0.16
|
6
|
35.00 (3.50)
|
11.50 (1.15)
|
3.6
|
1.10 (11.00)
|
|
28-8-0,16
|
28
|
17.5
|
20
|
35.5
|
4
|
0.16
|
8
|
28.50 (2.85)
|
8.20 (0.82)
|
4.8
|
1.10 (11.00)
|
|
28-10-0,16
|
28
|
17.5
|
20
|
42.0
|
4
|
0.16
|
10
|
21.00 (2.10)
|
7.00 (0.70)
|
6.0
|
1.10 (11.00)
|
|
28-12-0,16
|
28
|
17.5
|
20
|
48.5
|
4
|
0.16
|
12
|
20.00 (2.00)
|
5.80 (0.58)
|
7.2
|
1.10 (11.00)
|
|
38-2-0,16
|
38
|
25.5
|
32
|
18.0
|
4
|
0.16
|
2
|
80.00 (8.00)
|
22.00 (2.20)
|
1.3
|
0.85 (8.50)
|
|
38-2-0,12
|
38
|
25.5
|
32
|
18.4
|
4
|
0.12
|
2
|
63.00 (6.30)
|
14.00 (1.40)
|
1.3
|
0.37 (3.70)
|
|
38-3-0,16
|
38
|
25.5
|
32
|
22.0
|
4
|
0.16
|
3
|
44.00 (4.40)
|
16.00 (1.60)
|
2.0
|
0.85 (8.50)
|
|
38-3-0,22
|
38
|
25.5
|
32
|
22.0
|
4
|
0.22
|
3
|
80.00 (8.00)
|
40.00 (4.00)
|
1.8
|
1.25 (1.25)
|
|
38-4-0,12
|
38
|
25.5
|
32
|
27.4
|
4
|
0.12
|
4
|
31.60 (3.16)
|
7.00 (0.70)
|
3.0
|
0.37 (3.70)
|
|
38-4-0,16
|
38
|
25.5
|
32
|
26.2
|
4
|
0.16
|
4
|
35.00 (3.50)
|
11.00 (1.10)
|
2.6
|
0.85 (8.50)
|
|
38-6-0,16
|
38
|
25.5
|
32
|
35.0
|
4
|
0.16
|
6
|
22.00 (2.20)
|
8.00 (0.80)
|
3.9
|
0.85 (8.50)
|
|
38-6-0,22
|
38
|
25.5
|
32
|
34.0
|
4
|
0.22
|
6
|
54.00 (5.40)
|
18.00 (1.80)
|
3.6
|
1.25 (12.50)
|
|
38-6-0,12
|
38
|
25.5
|
32
|
36.4
|
4
|
0.12
|
6
|
21.00 (2.10)
|
4.80 (0.48)
|
4.5
|
0.37 (3.70)
|
|
38-7-0,22
|
38
|
25.5
|
32
|
37.0
|
4
|
0.22
|
7
|
42.00 (4.20)
|
17.00 (1.70)
|
4.2
|
1.25 (12.50)
|
|
38-8-0,22
|
38
|
25.5
|
32
|
41.5
|
4
|
0.22
|
8
|
48.00 (4.80)
|
16.00 (1.60)
|
4.8
|
1.25 (12.50)
|
|
38-8-0,12
|
38
|
25.5
|
32
|
45.4
|
4
|
0.12
|
8
|
15.80 (1.58)
|
3.50 (0.35)
|
6.0
|
0.37 (3.70)
|
|
38-8-0,16
|
38
|
25.5
|
32
|
43.0
|
4
|
0.16
|
8
|
19.00 (1.90)
|
6.00 (0.60)
|
5.6
|
0.85 (8.50)
|
|
38-10-0,16
|
38
|
25.5
|
32
|
51.4
|
4
|
0.16
|
10
|
23.00 (2.30)
|
6.40 (0.64)
|
6.5
|
0.85 (8.50)
|
|
38-10-0,22
|
38
|
25.5
|
32
|
49.5
|
4
|
0.22
|
10
|
30.00 (3.00)
|
12.00 (1.20)
|
6.0
|
1.25 (12.50)
|
|
38-10-0,12
|
38
|
25.5
|
32
|
55.0
|
4
|
0.12
|
10
|
7.10 (0.71)
|
1.50 (0.15)
|
7.5
|
0.37 (3.70)
|
|
38-10-0,14
|
38
|
25.5
|
32
|
55.0
|
4
|
0.14
|
10
|
9.10 (0.91)
|
3.00 (0.30)
|
7.0
|
0.65 (6.50)
|
|
38-12-0,16
|
38
|
25.5
|
32
|
60.0
|
4
|
0.16
|
12
|
11.00 (1.10)
|
4.00 (0.40)
|
7.8
|
0.85 (8.50)
|
|
38-12-0,22
|
38
|
25.5
|
32
|
58.0
|
4
|
0.22
|
12
|
30.00 (3.00)
|
10.00 (1.00)
|
7.2
|
1.25 (12.50)
|
|
38-16-0,22
|
38
|
25.5
|
32
|
73.5
|
4
|
0.22
|
16
|
24.00 (2.40)
|
8.00 (0.80)
|
9.6
|
1.25 (12.50)
|
|
40-12-0,22
|
40
|
29.0
|
35
|
60.0
|
5
|
0.22
|
12
|
45.00 (4.50)
|
27.00 (2.70)
|
8.8
|
1.20 (12.00)
|
|
45-6-0,16
|
45
|
33.5
|
39
|
33.5
|
5
|
0.16
|
6
|
45.00 (4.50)
|
18.00 (1.80)
|
5.0
|
0.90 (9.00)
|
|
45-6-0,18
|
45
|
33.5
|
39
|
33.5
|
5
|
0.18
|
6
|
55.00 (5.50)
|
22.00 (2.20)
|
4.8
|
1.00 (0.10)
|
|
45-6-0,22
|
45
|
33.5
|
39
|
33.5
|
5
|
0.22
|
6
|
99.00 (9.90)
|
22.00 (2.20)
|
4.5
|
1.10 (0.11)
|
|
45-8-0,22
|
45
|
33.5
|
39
|
41.0
|
5
|
0.22
|
8
|
72.00 (7.20)
|
17.00 (1.70)
|
6.0
|
1.10 (0.11)
|
|
45-8-0,18
|
45
|
33.5
|
39
|
41.0
|
5
|
0.18
|
8
|
44.00 (4.40)
|
13.00 (1.30)
|
6.4
|
1.00 (10.00)
|
|
45-16-0,22
|
45
|
33.5
|
39
|
70.0
|
5
|
0.22
|
16
|
37.00 (3.70)
|
8.50 (0.85)
|
12.0
|
1.10 (11.00)
|
|
45-17-0,22
|
45
|
33.5
|
39
|
74.0
|
5
|
0.22
|
17
|
35.00 (3.50)
|
8.00 (0.80)
|
12.8
|
1.10 (11.00)
|
|
52-3-0,16
|
52
|
37.5
|
45
|
25.0
|
5
|
0.16
|
3
|
55.00 (5.50)
|
20.00 (2.00)
|
3.3
|
0.35 (3.50)
|
|
52-6-0,22
|
52
|
37.5
|
45
|
39.0
|
5
|
0.22
|
6
|
58.00 (5.80)
|
23.00 (2.30)
|
6.2
|
1.00 (0.10)
|
|
52-9-0,16
|
52
|
37.5
|
45
|
52.0
|
5
|
0.16
|
9
|
18.00 (1.80)
|
5.00 (0.50)
|
9.9
|
0.35 (3.50)
|
|
52-9-0,22
|
52
|
37.5
|
45
|
52.0
|
5
|
0.22
|
9
|
42.00 (4.20)
|
17.00 (1.70)
|
9.3
|
1.00 (10.00)
|
|
52-14-0,16
|
52
|
37.5
|
45
|
75.0
|
5
|
0.16
|
14
|
12.00 (1.20)
|
3.00 (0.30)
|
16.8
|
0.35 (3.50)
|
|
52-14-0,14
|
52
|
33.5
|
38
|
99.0
|
5
|
0.14
|
14
|
7.50 (0.75)
|
2.50 (0.25)
|
18.2
|
0.15 (1.50)
|
|
52-14-0,22
|
52
|
33.5
|
38
|
99.0
|
5
|
0.22
|
14
|
9.00 (0.90)
|
3.00 (0.30)
|
15.4
|
0.25 (2.50)
|
|
52-14-0,25
|
52
|
37.5
|
45
|
75.0
|
5
|
0.25
|
14
|
26.00 (2.60)
|
1.00 (1.00)
|
14.5
|
1.00 (10.00)
|
|
52-17-0,16
|
52
|
37.5
|
45
|
88.0
|
5
|
0.16
|
17
|
9.50 (0.95)
|
3.00 (0.30)
|
18.7
|
0.35 (3.50)
|
|
63-6-0,16
|
63
|
47.5
|
55
|
42.5
|
5
|
0.16
|
6
|
22.00 (2.20)
|
9.00 (0.90)
|
7.2
|
0.44 (4.40)
|
|
63-8-0,22
|
63
|
47.5
|
55
|
53.0
|
5
|
0.22
|
8
|
54.00 (5.40)
|
18.00 (1.80)
|
8.5
|
0.80 (8.00)
|
|
63-8-0,26
|
63
|
45.5
|
48
|
44.0
|
5
|
0.26
|
8
|
40.00 (4.00)
|
14.00 (1.40)
|
7.2
|
1.05 (10.50)
|
|
63-9-0,16
|
63
|
47.5
|
55
|
58.0
|
5
|
0.16
|
9
|
17.00 (1.70)
|
6.00 (0.60)
|
10.8
|
0.44 (4.40)
|
|
63-9-0,22
|
63
|
47.5
|
55
|
58.0
|
5
|
0.22
|
9
|
45.00 (4.50)
|
17.00 (1.70)
|
9.6
|
0.80 (8.00)
|
|
63-9-0,26
|
63
|
47.5
|
55
|
58.0
|
5
|
0.26
|
9
|
52.00 (5.20)
|
23.00 (2.30)
|
8.1
|
1.05 (10.50)
|
|
63-15-0,16
|
63
|
47.5
|
55
|
88.5
|
5
|
0.16
|
15
|
13.00 (1.30)
|
3.00 (0.30)
|
18.0
|
0.44 (4.40)
|
|
65.5-4-0,30
|
65
|
50.6
|
57.5
|
36.0
|
7
|
0.30
|
4
|
210.00 (21.00)
|
50.0 (5.00)
|
3.5
|
1.10 (11.00)
|
|
78-10-0,16
|
78
|
55.5
|
60.0
|
87.5
|
7
|
0.16
|
10
|
11.00 (1.10)
|
3.00 (0.30)
|
15.8
|
0.25 (2.50)
|
|
100-7-0,20
|
100
|
82.0
|
85.5
|
55.5
|
9
|
0.20
|
7
|
50.00 (5.00)
|
6.00 (0.60)
|
11.8
|
0.30 (3.00)
|
|
125-8-0,50
|
125
|
101.1
|
104.7
|
75.6
|
12
|
0.50
|
8
|
364.00 (36.40)
|
120.70 (12.07)
|
7.0
|
0.32 (3.20)
|
|
160-2-0,50
|
160
|
130.0
|
145.0
|
42.7
|
10
|
0.50
|
2
|
1300.00 (130.00)
|
378.00 (37.80)
|
3.2
|
0.30 (3.00)
|
|
160-4-0,50
|
160
|
130.0
|
145.0
|
61.9
|
10
|
0.50
|
4
|
650.00 (65.00)
|
189.00 (18.90)
|
6.4
|
0.30 (3.00)
|
|
160-6-0,50
|
160
|
130.0
|
145.0
|
81.1
|
10
|
0.50
|
6
|
434.00 (43.40)
|
126.00 (12.60)
|
9.6
|
0.30 (3.00)
|
|
160-8-0,50
|
160
|
130.0
|
145.0
|
100.3
|
10
|
0.50
|
8
|
325.00 (32.50)
|
95.00 (9.50)
|
12.80
|
0.30 (3.00)
|
|
160-10-0,50
|
160
|
130.0
|
145.0
|
119.5
|
10
|
0.50
|
10
|
260.00 (26.00)
|
76.00 (7.60)
|
16.0
|
0.30 (3.00)
|
|
160-12-0,50
|
160
|
130.0
|
145.0
|
139.0
|
10
|
0.50
|
12
|
217.00 (21.70)
|
63.00 (6.30)
|
19.2
|
0.30 (3.00)
|
* диаметры в разработках новых изделей не принимают
Cильфон однослойный по ГОСТ 22388-90 предназначен для работы в качестве разделителей сред, уплотнительных элементов, а так же в качестве компенсаторов тепловых перемещений трубопроводов и гасителей вибрации частей трубопроводной арматуры для нефтяной, газовой и химической промышленности.
Средний срок сохраняемости сильфонов при хранении их в условиях, установленных настоящим стандартом, должен быть не менее 20 лет.
Полный назначенный срок службы сильфонов - 25 лет.
Описание сильфонов
Сильфоны должны быть герметичными и прочными. Наружная и внутренняя поверхности сильфонов должны быть гладкими, чистыми, без плен, трещин, расслоений, пузырей, раковин, окалины и поверхностной коррозии.
На наружной и внутренней поверхностях сильфонов не должно быть более, чем у контрольных образцов:
следов от разъема пресс-форм и вытравленной окалины;
засветленных мест, возникающих при контакте инструмента с поверхностью сильфона;
перекоса гофров и неравномерности шага;
точечных и продольных ( по всей длине сильфона ) вздутий слоев при сборке их в многослойные оболочки; рисок, забоин, отпечатков от инородных тел, вмятин; деформации гофров.
Расчёт размера L0 и рабочего хода сильфонов
Размер L0 мм, искомого сильфона с измененным числом гофров рассчитывают по формуле:
L0=Lоб+ ∆nхtб,
где, Lоб - длина базового сильфона с измененным числом гофров, мм;
∆n - разность в числе гофров сильфона искомого и базового;
tб - шаг базового сильфона.
Рабочий ход ƛ, мм, сильфона с измененным числом гофров рассчитывают по формуле:
ƛ= ƛб:nбхn,
где ƛб - рабочий ход базового сильфона;
n - измененное число гофров;
nб - число гофров базового сильфона.
Примечание. Под базовым понимают сильфон одного наружного диаметра, толщины слоя, числа слоев.
Для изготовления сильфонов применяют ленту, лист и трубу по нормативно-технической документации, утвержденной в установленном порядке.
|
