Указатель уровня 12кч11бк

Назначение указателя уровня жидкости 12кч11бк
Цена и наличиие: по запросу

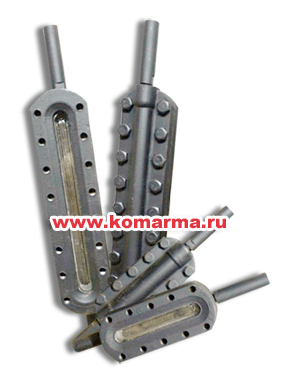

ukazatel_urovnya_12kch11bk
указатель уровня 12кч11бк

Тип: указатель уровня жидкости.

Указатель уровня 12кч11бк (рамка 12кч11бк) применяется на котлах, сосудах, аппаратах и резервуарах для воды и других жидких неагрессивных сред.

Отражение  и преломление лучей света в гранях стекла обеспечивает показание уровня жидкости, принимающей темный оттенок.

Указатель уровня жибкости 12кч11бк изготавливается условными типоразмерами № 2, 4, 5, 6, 8. Каждый номер имеет свой индивидуальный габарит и не отличается диаметром прохода.

Каждый паровой котел должен иметь не менее двух водоуказателей 12кч11бк.

У котлов производительностью менее 0,7 т/ч разрешается устанавливать один водоуказатель 12кч11бк и два пароводопробных крана, один из которых помещают на низшем уровне воды в котле, т.е. на 100 мм выше разделительной линии, другой - на низшем. Указатель уровня устанавливают у каждого парового котла. Его назначение - показывать уровень воды в котле.

Указатели уровня жидкости 12кч11бк могут применяться как совместно с запорными устройствами указателей уровня жидкости, так и отдельно от них. Как правило, указатель уровня устанавливаются на котлах, аппаратах и резервуарах для воды, воздуха, природного газа, пара и других жидких и газообразных неагрессивных сред с рабочей температурой до 250 oС и рабочим давлением до 2,5 МПа (25 кгс/см2).

Основные технические данные и параметры указателей 12кч11бк

Среда рабочая: вода, пар, этилмеркаптан, аммиак.

Проход условный Ду: 8 мм.

Давление условное Pу: 2,5 МПа (25 кгс/см2).

Температура рабочей среды (наибольшая): Вода, пар до 250 °С; Этилмеркаптан, аммиак от -30 до +40 °С.

Присоединительный диаметр 20 мм, диаметр условного прохода 8 мм.

Указатель уровня жидкости 12кч11бк изготавливается в нормальном, экспортном и тропическом исполнении.

Материал (основной): ковкий чугун.

Присоединение: указатель уровня 12кч11бк монтируется с помощью запорных устройств 12с13бк (стальной корпус), 12нж13бк (стальной нержавеющий корпус), 12б1бк (латунь), 12б2бк (латунь), 12б3бк (латунь).

Установочное положение указателей: вертикальное.

Изготовление и приемка: ТУ 26-07-1487-89.

Состав и принцип работы указателей 12кч11бк

Рамка указателя 12кч11бк с рефлексным стеклом состоит из корпуса, накладки, соединителей и рефлексного стекла вместе с уплотнителями. Накладка рамки имеет фрезерованное смотровое отверстие. Все детали соединяются и уплотняются при помощи болтов и гаек.

Рамка 12кч11бк состоит из верхней и нижней стальной трубки, корпуса и крышки из ковкого чугуна, между которыми устанавливаются водоуказательные стекла по ГОСТ 1663-81. Крышку и корпус соединяют между собой болтом М10х25.

Отражение и преломление лучей света в гранях стекла обеспечивает показание уровня жидкости, принимающей темный оттенок.

Габаритные и присоединительные размеры указателя уровня 12кч11бк

ukazatel_urovnya_12kch11bk_razmery
1. корпус; 2. крышка; 3. трубка верхняя; 4. трубка нижняя; 5. и 6. прокладка; 7. стекло указательное.
указатель уровня 12кч11бк состав и размеры
Номер указателя
Н, мм
Н1, мм
Н2, мм
L, мм
Масса, кг
№ 2
300
162
124
140
2,3
№ 4
360
224
174
190
3,2
№ 5
390
254
204
220
3,6
№ 6
420
284
234
250
3,8
№ 8
490
354
304
320
4,8

Эксплуатация указателя уровня 12кч11бк

Вынуть, после вскрытия ящика, товаросопроводительую и техническую документацию, провести тщательный наружный осмотр и проверить комплектность.

Перед установкой указателя в экспортном и тропическом исполнении удалить заглушки из штуцеров.

После длительного хранения указателя необходимо осторожно подтянуть болты крышки ключом, не допуская перекоса крышки и порчи стекла.

При установке указатель должен ставиться штуцерами в гнезда без перекосов и заеданий.
