Установка электрокалориферная ЭКОЦ

Назначение установки электрокалориферной ЭКОЦ
Цена и наличие: по запросу
ustanovka_ekoc

Тип: установка электрокалориферная.

Электрокалориферная установка ЭКОЦ предназначена для нагрева и подачи воздуха в системах создания микроклимата, в зданиях промышленного, коммунального, бытового, культурного, сельскохозяйственного назначения, а также торговых точек, ремонтных мастерских, гаражей и т. д. при условии, если окружающая среда невзрывоопасна и не содержит значительного количества токопроводящей пыли.

Серийное производство установки электрокалориферной ЭКОЦ предполагает следующие модели:

ЭКОЦ-5; ЭКОЦ-10; ЭКОЦ-16; ЭКОЦ-25; ЭКОЦ-40; ЭКОЦ-60; ЭКОЦ-100; ЭКОЦ-160; ЭКОЦ-250; ЭКОЦ-320.

Электрокалориферную установку и блок управления необходимо устанавливать в отдельном помещении с ограждающими конструкциями из несгораемых материалов, или в пристройке с непосредственным выходом на улицу, отделенной от основного здания глухой несгораемой стенкой (допускается устройство вентиляционного канала) и перекрытием, предел огнестойкости которых должен быть не менее 0,75 час.

Основные технические характеристики электрокалорифера ЭКОЦ

Страна изготовитель: Россия.

Категория размещения воздухонагревателей: по ГОСТ 15150 – 4 закрытые отапливаемые и вентилируемые помещения с защитой оборудования от солнечного излучения, пыли наружного воздуха, избыточной влаги ля работы при температуре от -10 градусов до +40 градусов оС.

Характеристики ЭКОЦ-5 ЭКОЦ-10 ЭКОЦ-16 ЭКОЦ-25 ЭКОЦ-40 ЭКОЦ-60 ЭКОЦ-100 ЭКОЦ-160  ЭКОЦ-250 ЭКОЦ-320
Установленная мощность, кВт 5,05 10 16,1 23,6 47,2 69,7 94 163 250 320
Производительность по воздуху, м3 500 800 1900 2500 3500 4000 5000 7500 10000 16000
Максимальный перепад выходящего и входящего воздуха, °С, не более 35 35 35 35 50 65 70 85 60 60
Температура выходящего воздуха, °С 50
Максимально допустимая температура на поверхности нагревателя, °С 450
Электрическая прочность изоляции 1,7 кВт 50 Гц
Суммарное аэродинамическое сопротивление сети по воздуху, Па, не более 200 400 400 500 800 950 1100 1500 1700 1800
Аэродинамическое сопротивление калорифера, Па 40 100 100 150 200 300 350 350 400 450
Число электрических секций (ступеней) 1 2 2 3 3 3 3 3 4 4
Мощность секций, кВт 4,8 4,8 7,5 7,5 15 22,5 30 53 62,5 80
Напряжение сети, В 380
Частота тока, Гц 50
Число фаз 3
Вентилятор В-Ц4-75 * № 2,5 3,15 3,15 4 5 5 6,3 6,3 8 8
Мощность электродвигателя, кВт 0,25 0,37 0,55 1,1 1,5 2,5 5,5 7,5 7,5 7,5
Обороты электродвигателя, об/мин 1340 1340 1500 1500 1500 1500 1500 1500 100 1000

Состав электрокалорифера ЭКОЦ

Электрокалориферная установка ЭКОЦ состоит из установленных на общей раме калорифера ЭКО, центробежного вентилятора  с электродвигателем и патрубка с мягкой вставкой.

Калорифер Эко представляет собой каркас прямоугольного сечения, внутри которого в три ряда расположены оребренные трубчатые нагреватели – ТЭНы. Каждый ряд ТЭНов представляет собой автономную электрическую секцию, в которой нагреватели соединены в «звезду». Вентилятор соединяется с ЭКО через патрубок и мягкую вставку.

Электрокалориферная установка работает на ступенях 100; 66,7; 33,3% или на 50% от установленной мощности.

В электрокалориферной установке ЭКОЦ-5 патрубок и мягкая вставка отсутствуют, т. к  малые вибрации позволяют установить калорифер непосредственно на вентилятор.

Для управления ЭКОЦ применяются специально разработанные шкафы управления типа БУ (заказываются отдельно), которые обеспечивают: подключение к сети, защиту от перегрузки и перегрева; автоматическое управление ЭКОЦ по установленной температуре (от 0 градусов до +120 градусов С ); индикация режимов работы установки и выбор подключенной мощности калорифера.

Защиту электрокалориферной установки: оттоков короткого замыкания; перегрузки по току; перегрева калорифера и индикацию аварийных режимов обеспечивает шкаф автоматического управления типа БУ. Для аварийного отключения калорифера предусмотрено температурное реле типа ТК-20, которое размыкает контакты при повышении температуры в корпусе ЭКО выше +140 градусов С.

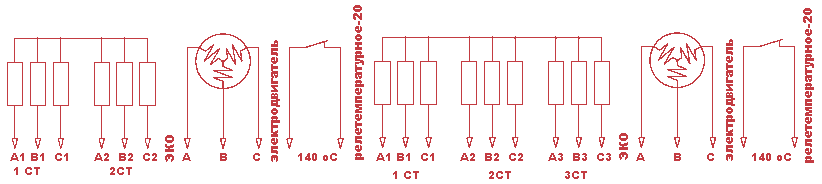

Электрическая схема электрокалорифера ЭКОЦ

                                                                                                                    ЭКОЦ-10, ЭКОЦ-16                                              ЭКОЦ-25, ЭКОЦ-40, ЭКОЦ-60, ЭКОЦ-100, ЭКОЦ-160, ЭКОЦ-250
kalorifer_ekoc_shema

Указание мер безопасности при работе с  установкой ЭКОЦ

Монтаж и эксплуатация  установки электрокалориферной ЭКОЦ должна осуществляться с требованиями "Правил технической эксплуатации теплоиспользующих установок и тепловых сетей" и "Правил техники безопасности при эксплуатации теплоиспользующих установок и тепловых сетей" и СНиП П-33-75. При монтаже пользоваться рукавицами специальными по ГОСТ 12.4.010-75. 5. 2.

При монтаже установки ЭКОЦ следует руководствоваться действующими правилами по технике безопасности, СНиП, а также отраслевыми правилами, нормами и инструкциями по безопасным методам производства работ.

Следите за исправностью воздухонагревателей.

Ремонт и очистку производите только после полного снятия напряжения отключением от сети.

При обнаружении вибрации, ударов, повышения шума, запаха гари электроизоляции, отключите вентилятор от сети.

Обслуживание установки ЭКОЦ должно производиться персоналом, изучившим настоящую инструкцию и имеющему квалификационную группу по технике безопасности при эксплуатации электроустановок, не нижнее III.

При возникновении пожара:

  • немедленно обесточить установку ЭКОЦ.
  • вызвать пожарную аварийно-спасательную службу МЧС по телефону 01.
  • принять меры к тушению пожара.
  • категорически запрещается тушить установки, находящиеся под напряжением, водой.

Габаритные и присоединительные размеры электрокалориферной установки ЭКОЦ

elektrokalorifer_ekoc_gabarity
ustanovka_ekoc_gabarity

Марка электрокалорифера А, мм В, мм С, мм А1, мм В1, мм Масса, кг
ЭКОЦ-5 500 495 435 536 180 81
ЭКОЦ-10 800 742 530 435 240 120
ЭКОЦ-16 1270 742 820 650 370 145
ЭКОЦ-25 1270 742 820 650 370 150
ЭКОЦ-40 1400 918 1005 730 390 185
ЭКОЦ-60 1400 918 1005 730 390 200
ЭКОЦ-100 1600 1145 1220 900 480 260
ЭКОЦ-160 1600 1145 1220 900 480 290
ЭКОЦ-250 1800 1280 1450 1000 540 320

Электрокалориферная установка ЭКОЦ 320 изготавливается на заказ по индивидуальному проекту.

Блоки управления электрокалориферными установками ЭКОЦ

Область применения блоков управления

Блоки управления (заказываются отдельно) специально разработаны для подключения к сети электрокалориферных установок типа ЭКОЦ (СФО), а также могут быть использованы для автоматического регулирования температуры воздуха в производственных и жилых помещениях с одно- и трехступенчатыми электронагревательными приборами (калориферами, конвекторами, воздушными завесами, тепловыми пушками и т.д.).

Вид климатического исполнения УХЛ 4 по ГОСТ 15150-69 для работы при температурах в диапазоне от 20 градусов С до + 40 градусов С. По способу защиты от поражения электрическим током блоки соответствуют классу 1 по ГОСТу 12.2.007.07-83.

Блок управления (далее БУ) представляют собой металлический бокс, на поддоне которого установлены сетевые автоматические выключатели, магнитные пускатели, электронный блок БУИ, органы управления калориферной установкой, световые индикаторы, блоки зажимов для подключения сетевого кабеля, клеммная колодка. Датчик температуры (ДТ) вынесен из корпуса на 5 метров (провод ДТ может быть удлинен до 100 метров).

Основные технические данные блоков управления электрокалориферами

Температурный гистерезис: +- 1оС.

Напряжение питающей сети: 380 В.

Частота: 50 Гц.

Число фаз: 3.

Степень защиты: IP20.

Гамма-процентная наработка до отказа при вероятности 90%: 4000 ч.

Гамма процентный срок службы: 8 лет.

Диапазон регулирующих температур: 10...40 оС.

Характеристики БУ-1-5 БУ-2-10 БУ-2-16 БУ-3-25 БУ-3-40 БУ-3-60 БУ-3-100 БУ-3-160 БУ-4-250
Тип калорифера ЭКОЦ-5 ЭКОЦ-10 ЭКОЦ-16 ЭКОЦ-25 ЭКОЦ-40 ЭКОЦ-60 ЭКОЦ-100 ЭКОЦ-160 ЭКОЦ-250
Мощность, кВт 5 10 16 25 40 60 100 160 250
Количество ступеней регулирования 1 2 2 3 3 3 3 3 4
Схема электрического соединения БУ-3 с электрокалорифером ЭКОЦ
ustanovka_ekoc_shema

Блок управления обеспечивает защиту электрокалорифера ЭКОЦ и вентилятора от токов короткого замыкания и перегрузки в фазах, защиту от аварийного перегрева электрокалорифера. БУ имеет аварийную световую индикацию.

При подаче напряжения и включения автомата «сеть-вкл». На блоке загорается индикатор «сеть». Потенциометром «t» градусов С, расположенным на лицевой панели, задается температура воздуха в диапазоне от 10 градусов С до 40 градусов С, с температурным гистерезисом установлен ±1 градус С (по заказу может быть установлен диапазон температур от 0 градусов С до 120 градусов С и иной температурный гистерезис).

Кнопками выбирается рабочая мощность, т. е. количество подключаемых секций калорифера. В случае, если температура поступающего воздуха ниже установленной, электрокалорифер включается.

При достижении заданной температуры БУИ снимает управляющее напряжение с магнитных пускателей, при этом нагрев калорифера прекращается. В блоках БУ-2-10; БУ-3-25 одновременно с калорифером включается вентилятор. В блоках БУ-3-40; БУ-3-60; БУ-3-100; БУ-3-160; БУ-4-250 вентилятор отключается с задержкой 60 сек для снятия тепловой нагрузки с ТЭНов калорифера.

В случае перегрева корпуса калорифера ЭКОЦ (по различным причинам) до температуры более 140 градусов С срабатывает термореле  (ТК-20), при этом нагрев ТЭНов прекращается, а на лицевой панели БУ загорается индикатор «перегрев».

Не допускается использовать блоки во взрыво-и пожароопасных помещениях.

Габаритные и присоединительные размеры блоков управления электрокалориферными установками ЭКОЦ

elektrokalorifer_ekoc_razmery
Марка блока L H M Масса, кг
БУ-1-5 190 300 100 4,9
БУ-2-10; БУ-2-16 310 340 145 9,5
БУ-3-25 330 390 155 15
БУ-3-40 370 500 175 19,2
БУ-3-60 650 900 250 57
БУ-3-100, БУ-3-160, БУ-4-250 750 900 250 75
