Вентилятор ВР 280-46

Назначение вентилятора ВР 280-46
Цена и наличие: по запросу
ventilyator_vr_280_46
ventilyator_vr_280_46_2_2_5

Тип: вентилятор радиальный (центробежный) среднего давления.

Вентилятор ВЦ общего назначения предназначен для перемещения невзрывоопасных газовых сред с температурой не выше 80о С, содержащих твердые примеси не более 100мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-й категории размещения по ГОСТ 15150-90, при температуре окружающей среды от -40о С до + 40о С.

Вентилятор ВЦ применяется в стационарных системах вентиляции, кондиционирования, воздушного отопления жилых, общественных и производственных зданий с сетью воздуховодов. Для улучшения аэродинамических характеристик рекомендуется устанавливать прямой участок на входе длиной не менее 1,5 d. Параллельно работы нескольких вентиляторов без регулирующих элементов сети не рекомендуется.

Системы вентиляции используются для поддержания чистоты воздуха в производственных помещениях и местах проживания людей, удовлетворяющих санитарно-гигиеническим требованиям. Основным свойством вентиляции является устранение вредных выделений в помещениях, к которым относят: избыточное тепло и влагу, различные газы и пары вредных веществ, а также пыль и смог.

Вентиляторы радиальные ВР 280-46 – воздуходувные машины, создающие определенное давление и предназначенные для перемещения воздуха по воздуховодам систем кондиционирования и вентиляции, а также для осуществления прямой подачи либо отсасывания воздуха из помещения.
Радиальные вентиляторы марки ВР 280-46 различного диапазона давления имеет очень широкое применение в промышленности и в быту. Радиальный вентилятор является основой систем кондиционирования, вентиляционных и отопительных конструкций в производственных и офисных помещениях.

Основное назначение вентилятора ВР 280-46 это перемещение газопаровоздушных смесей с различными примесями плотностью до 0,1 г/м3. Вентилятор не должен применяться в помещениях с содержанием в воздухе волокнистых и липких частиц. Вентилятор ВР 280-46 позволяет обеспечить самые разнообразные проекты приточно-вытяжной вентиляции рассчитанные на рабочее давление и расход широкого спектра.

  • Системы вентиляции производственных, общественных и жилых зданий;
  • Системы кондиционирования воздуха;
  • Технологические установки различного назначения: перемещение воздуха и других газопаровоздушных смесей, с содержанием пыли и других твердых примесей не более 0,1 г/м3, не содержащих липких и волокнистых материалов.

Структура условного обозначения вентилятора ВР 280-46

ВР
280-46
8
РК
01
ПР
У2
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)






1. Вентилятор радиальный (центробежный);

2. Тип вентилятора;

3. Номер вентилятора по ГОСТ 5976;

4. Материальное исполнение;

5. Порядковый номер исполнения по ГОСТ 5976;

6. Направление вращения рабочего колеса;

7. Положение корпуса вентилятора по ГОСТ 5976;

8. Климатическое исполнение и категория размещения.

Основные варианты изготовления вентилятора ВР 280-46

Общепромышленное исполнение, материал - углеродистая сталь;

Ж2 - Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200 °С), материал – углеродистая сталь;

К1 - Коррозионностойкое исполнение, материал – нержавеющая сталь;

К1Ж2 - Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь;

В - Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь;

ВЖ2 - Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал– углеродистая сталь, латунь;

ВК1 - Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь;

ВК3 - Взрывозащищенное исполнение, материал – алюминиевые сплавы;

Вентиляторы ВР 280-46 изготавливаются по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) и по 5-ой схеме (с ременным приводом) исполнения.

Основные технические характеристики и параметры вентилятора ВР 280-46

Тип всасывания: односторонний.

Тип корпуса: спиральный поворотный.

Лопатки рабочего колеса: загнутые вперед.

Количество лопаток рабочего колеса: 32 шт.

Направление вращения: правое, левое.

Вентилятор радиальный ВР 280-46 эксплуатируется в условиях умеренного (У) и тропического (Т) климата, второй и третьей категории размещения, согласно ГОСТ 15150-69.

При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентилятора в условиях умеренного климата и первой категории размещения, согласно ГОСТ 15150-69.

Допустимая температура окружающей среды от минус 40 °С до плюс 40 °С.

Средний ресурс до капитального ремонта не менее: 18500 ч.

Средний срок службы не менее: 6 лет.

Гамма- процентный ресурс до капитального ремонта не менее: 4650 ч.

Гамма- процентная наработка до отказа не менее: 1950 ч.

Гарантийная наработка не менее: 8000 ч.

Страна производитель: Россия.

Для вентиляторов левого вращения кожух и колесо выполняются в зеркальном отражении.

Конструкция вентилятора обеспечивает возможность поворота корпуса в любое из положений по ГОСТ 5976.

Значение радиального биения рабочих колес вентиляторов, измеренные на внешних кромках лопаток, должны быть в пределах полей допусков 14-го квалитета по ГОСТ 25346.

Значение осевого биения рабочего колеса вентилятора, измеренное на внешних кромках лопаток, должно быть не более удвоенной величины радиального биения.

Среднеквадратическое значение виброскорости не должно превышать 6,3 мм/с.

Допускаемые отклонения:

  • максимального полного КПД – минус 5%;
  • полного давления - +/- 5%;
  • производительность по воздуху – минус 10%;
  • по величине повышения потребляемой мощности - + 10%.

Номер вентилятора Схема Мощность, кВт х Частота вращения, об/мин. Производительность, м³ х1000/час Полное давление, Па Масса, кг
ВР 280-46-2 1 0,18 х 1450 0,57-0,80 270-310 20
0,25 х 1450 0,57-1,07 270-330 22
0,37 х 1450 0,57-1,30 270-305 22
1,1 х 2900 1,11-1,57 1080-1210 25
1,5 х 2900 1,11-2,00 1080-1310 25
2,2 х 2900 1,11-2,55 1080-1220 31
ВР 280-46-2,5 1 0,37 х 1450 0,89-1,20 410-470 30
0,55 х 1450 0,89-1,90 410-520 32
0,75 х 1450 0,89-2,40 410-510 27
1,1 х 1450 0,89-2,55 410-495 32
2,2 х 2900 1,80-2,45 1600-1830 38
3 х 2900 1,80-3,20 1600-2040 42
4 х 2900 1,80-3,90 1600-2100 49
5,5 х 2900 1,80-4,90 1600-2000 53
7,5 х 2900 1,80-5,10 1600-2000 74
ВР 280-46-3,15 1 0,37 х 960 1,18-1,60 320-370 43
0,55 х 960 1,18-2,61 320-405 43
0,75 х 960 1,18-3,35 320-390 46
1,1 х 960 1,18-3,55 320-380 46
1,1 х 1450 1,79-2,60 710-860 46
1,5 х 1450 1,79-3,40 710-910 47
2,2 х 1450 1,79-4,80 710-900 51
3 х 1450 1,79-5,4 710-890 71
ВР 280-46-4 1 1,1 х 960 2,55-3,55 540-625 57
1,5 х 960 2,55-4,75 540-680 59
2,2 х 960 2,55-6,60 540-690 78
3 х 960 2,55-7,55 540-660 96
4 х 1450 3,81-5,45 1230-1480 78
5,5 х 1450 3,81-6,85 1230-1580 102
7,5 х 1450 3,81-10,3 1230-1565 126
11 х 1450 3,81-11,4 1230-1550 135
ВР 280-46-5 1 4 х 960 5,0-8,40 860-1070 139
5,5 х 960 5,0-11,15 860-1150 160
7,5 х 960 5,0-14,15 860-1120 176
11 х 960 5,0-16,0 860-1095 176
11 х 1450 7,50-10,8 1980-2380 176
15 х 1450 7,50-14,5 1980-2500 218
18,5 х 1450 7,50-17,0 1980-2540 243
22 х 1450 7,50-19,0 1980-2580 268
30 х 1450 7,50-24,5 1980-2500 278
ВР 280-46-6,3 1 5,5 х 725 7,50-12,6 790-980 214
7,5 х 725 7,50-17,3 790-1040 256
11 х 725 7,50-23,0 790-1020 281
715 х 25 7,50-24,6 790-990 274
11 х 960 10,1-15,6 1390-1640 268
15 х 960 10,1-20,5 1390-1790 293
18,5 х 960 10,1-24,4 1390-1820 328
22 х 960 10,1-28,0 1390-1810 403
30 х 960 10,1-33,1 1390-1780 410
ВР 280-46-8 1 15 х 725 15,3-24,1 1250-1530 398
18,5 х 725 15,3-27,5 1250-1580 473
22 х 725 15,3-32,0 1250-1640 513
30 х 725 15,3-41,0 1250-1630 558
37 х 725 15,3-48,1 1250-1600 567
37 х 960 20,5-33,8 2200-2750 589
45 х 960 20,5-40,0 2200-2850 724
55 х 960 20,5-47,1 2200-2900 780
75 х 960 20,5-59,1 2200-2850 950
90 х 960 20,5-65,4 2200-2800 990
ВР 280-46-6,3 5 2,2 х 400 4,20-13,1 240-300 230
4 х 470 4,80-15,8 330-415 230
5,5 х 540 5,51-18,0 435-550 230
7,5 х 620 6,42-20,5 580-710 230
11 х 700 7,21-23,5 720-910 230
15 х 800 8,23-26,5 950-1200 230
22 х 900 9,31-30,0 1200-1510 230
30 х 1000 10,5-33,1 1480-1880 230
37 х 1100 11,6-36,4 1800-2400 230
ВР 280-46-8 5 3 х 300 6,25-20,1 220-275 380
5,5 х 350 7,41-24,1 295-375 380
7,5 х 400 8,51-27,2 380-490 380
11 х 450 9,54-30,3 480-610 380
15 х 500 10,7-34,5 600-760 380
18,5 х 560 11,9-98,1 750-960 380
22 х 620 13,3-42,5 910-1190 380
30 х 680 14,3-46,1 1110-1400 380
45 х 750 16,0-51,2 1380-1710 380
55 х 820 17,5-55,5 1600-2010 380
75 х 880 18,2-60,0 1820-2480 380
ВР 280-46-10 5 5,5 х 250 10,4-34,1 240-300 600
7,5 х 280 11,7-37,1 295-365 600
11 х 320 13,5-42,1 380-500 600
15 х 360 14,8-48,1 490-630 600
22 х 410 16,8-55,1 620-810 600
30 х 460 19,1-60,2 790-1040 600
45 х 520 22,1-69,1 1000-1280 600
55 х 570 23,5-75,1 1200-1600 600
75 х 630 26,1-84,3 1450-1950 600
110 х 700 28,4-94,5 1810-2420 600
ВР 280-46-12,5 5 11 х 220 18,1-58,1 280-355 750
15 х 240 19,2-62,1 340-440 750
18,5 х 270 21,6-70,1 425-535 750
30 х 300 24,5-78,1 525-690 750
37 х 330 26,7-85,2 640-800 750
45 х 360 28,9-93,5 760-940 750
55 х 400 32,5-100,1 930-1230 750
75 х 440 36,1-111,5 1150-1500 750
110 х 490 40,0-127,5 1400-1870 750

Ресурсы и сроки службы вентилятора ВР 280-46

Комплектность.

Комплект эксплуатационной документации состоит из паспорта на вентилятор и паспорта на двигатель. Поставка эксплуатационной документации на двигатели согласно техническим условиям на соответствующие изделия.

Паспорт на вентилятор прикладывается к каждому вентилятору при единичной отгрузке или на 10 вентиляторов при отгрузке партиями в один адрес.

Транспортировка и хранение.

Транспортирование вентиляторов ВР 280-46 должно производиться железнодорожным или автомобильным транспортов. Способ погрузки, размещение и крепление грузовых мест должны обеспечить сохранность вентиляторов.

Условия транспортирования вентиляторов ВР 280-46 Ж2 по ГОСТ 15150, категория условий хранения Ж2 по ГОСТ 15150.

Хранение вентиляторов на предприятии-изготовителе должно осуществляться в соответствии с ТУ 200061970.004-2004, после отгрузки – в соответствии с настоящим паспортом «Паспортом, техническим описанием и инструкцией по эксплуатации».

Монтаж и наладка вентиляторов должны производиться в соответствии с требованиями государственных стандартов, строительных норм и правил, технических условий, паспортов.

Монтаж вентиляторов ВР 280-46 на вновь созданных производствах осуществляется, как правило, специализированными монтажными организациями или предприятиями.

Монтаж вентиляторов на действующих предприятиях после ремонта или их замены выполняется специальной бригадой, назначенной приказом по предприятию.

Погрузочно-разгрузочные работы выполняются в соответствии с требованиями нормативно-технических документов.

Вентиляторы ВР 280-46 следует располагать так, чтобы обеспечивался их безопасный и удобный монтаж, эксплуатация и ремонт.

Органы управления вентиляторами оборудуются средствами, предотвращающими при отключении электроэнергии само включение двигателей при восстановлении подачи электроэнергии

Монтаж вентиляторов, поставленных изготовителем в разобранном виде, осуществляется только после их сборки и проверки работоспособности в рабочем режиме.

Акустические характеристики вентилятора ВР 280-46

Марка вентилятора
Частота вращения, об/мин. Значение Lpi в октавных полосах f, Гц LpA, дБА
125 250 500 1000 2000 4000 8000
ВР 280-46-2 1500 71 75 77 84 70 67 60 86
3000 83 88 91 94 95 87 84 99
ВР 280-46-2,5 1500 76 77 78 79 74 72 70 83
3000 92 92 93 94 95 90 88 100
ВР 280-46-3,15 1000 74 76 82 69 66 59 56 83
1500 79 83 85 91 78 75 68 92
ВР 280-46-4 1000 83 83 85 81 78 75 68 87
1500 92 93 92 94 91 88 75 96
Марка вентилятора Частота вращения, об/мин. Значение Lpi в октавных полосах f, Гц LpA, дБА
63 125 250 500 1000 2000 4000 8000
ВР 280-46-5 1000 87 88 92 94 90 86 81 73 94
1500 97 98 102 104 100 96 91 83 104
ВР 280-46-6,3 750 88 89 93 95 91 87 82 74 93
1000 96 97 101 103 99 95 90 82 110
ВР 280-46-8 750 96 97 101 103 99 95 90 82 103
1000 103 104 108 110 106 102 97 89 110

ventilyator_vr_280_46_2
ventilyator_vr_280_46_2_5
ventilyator_vr_280_46_3_15

Гарантии поставщика на вентиляторы ВР 280-46

Вентиляторы должны быть приняты ОТК предприятия изготовителя. Изготовитель гарантирует соответствие вентилятора требованиям технических условий при соблюдении потребителем условий эксплуатации.

Гарантийный срок: 12 месяцев со дня установки вентилятора, но не более 18 месяцев со дня отгрузки с предприятия изготовителя.

Подготовка вентилятора ВР 280-46 к работе и меры безопасности при работе

При пуске вентилятора в работу необходимо:

  • убедиться в наличии пускозащитных устройств (ПЗУ);
  • проверить настройку теплового реле на ток обмотки электродвигателя.

Подключение вентилятора к сети должен производить электромонтер с разрядом не ниже третьего и с 3-ей формой допуска.

Перед монтажом вентилятора произвести внешний осмотр его узлов. Убедиться в плавном вращении рабочего колеса.

Проверить затяжку болтовых соединений и при необходимости затянуть ослабевшие болты. Проверить мегомметром изоляцию обмоток электродвигателя, при необходимости просушить обмотки.

В течении 2-х часов после пуска измерять температуру корпуса электродвигателя. (температура не должна превышать 55 градусов С ).

Техническое обслуживание вентилятора ВР 280-46

Во время эксплуатации вентилятора необходимо:

  • периодически проверять состояние всех винтовых соединений.

  • периодически просушивать вентилятор, следить за уровнем вибрации.

  • периодически, но не реже 1 раза в год, производить тщательный осмотр рабочего колеса, проверять прочность его соединения с валом электродвигателя.

Обслуживание электродвигателей привода производить согласно инструкции по монтажу и эксплуатации трехфазных асинхронных электродвигателей.

Условия эксплуатации вентилятора ВР 280-46

Вентилятор осевой ВР 280-46 предназначен для эксплуатации в макроклиматических районах в условиях умеренного (У) климата 1-3 категории размещения по ГОСТ 15150, невзрывоопасные зоны, незначительный уровень механических внешних воздействующих факторов.

Температура окружающей среды от – 40о С до + 40о С.

Максимальный эффект от применения вентилятора ВР 280-46 обеспечивает его эксплуатация в условиях умеренного либо тропического климата, 2-3-я категории размещения.

При обеспечении условий эффективной защиты электрических элементов прибора – допустима 1-я категория. Допустимые параметры внешней температуры – в диапазоне от минус до плюс 40 градусов.

Системы вентиляции используются для поддержания чистоты воздуха в производственных помещениях и местах проживания людей, удовлетворяющих санитарно-гигиеническим требованиям.

Основным свойством вентиляции является устранение вредных выделений в помещениях, к которым относят: избыточное тепло и влагу, различные газы и пары вредных веществ, а также пыль и смог.

Вентиляторы ВР 280-46 воздуходувные машины, для перемещения воздуха по воздуховодам систем кондиционирования и вентиляции, а также для осуществления прямой подачи либо отсасывания воздуха из помещения.

Указание мер безопасности при работе с вентилятором ВР 280-46

При эксплуатации вентилятора руководствуйтесь ГОСТ 12.2.0420 «Машины и оборудование для животноводства и кормопроизводства» и «Правилами устройства электроустановок потребителей и Правила техники безопасности при эксплуатации электроустановок потребителей». Типовыми инструкциями по технике безопасности при монтаже оборудования.

Следите за исправностью электрооборудования. Не работайте без заземления электродвигателя или при несправности заземления.

Ремонт и очистку двигателя производите только после полной остановки вращающихся частей вентилятора и полного снятия напряжения отключением от сети.

При обнаружении вибрации, ударов, повышения шума, запаха гари электроизоляции, отключите вентилятор от сети.

Обслуживание вентиляторов должно производиться персоналом, изучившим настоящую инструкцию и имеющему квалификационную группу по технике безопасности при эксплуатации электроустановок, не нижнее III.

При возникновении пожара:

  • немедленно обесточить изделие.

  • вызвать пожарную аварийно-спасательную службу МЧС по телефону 01.

  • принять меры к тушению пожара.

  • категорически запрещается тушить вентилятор, находящиеся под напряжением, водой.

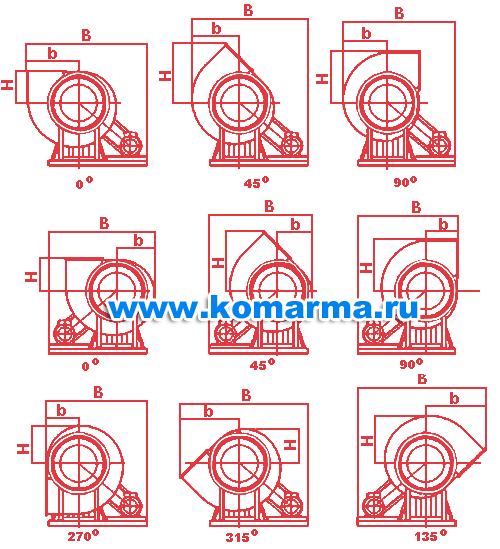

ventilyator_vr_280_46_shema_1

Типоразмер
Пр 0º Пр 45º Пр 90º Пр 135º Пр 270º Пр 315º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
ВР 280-46-2 355 153 166 330 140 273 344 178 220 438 165 190 344 178 153 438 165 140
ВР 280-46-2,5 460 190 198 411 175 330 419 221 270 536 206 237 419 221 190 536 206 175
ВР 280-46-3,15 576 240 238 519 221 405 517 279 336 665 260 299 517 279 240 665 260 221
ВР 280-46-4 734 304 291 657 279 509 644 353 430 838 329 378 644 353 304 838 329 279
ВР 280-46-5 908 379 340 819 348 614 780 440 529 1023 410 471 780 440 379 1023 410 348
ВР 280-46-6,3 1138 478 420 1034 439 763 976 556 661 1280 517 595 976 556 478 1280 517 439
ВР 280-46-8 1436 606 533 1311 557 963 1238 705 830 1618 655 754 1238 705 606 1618 655 557

Схема расположения корпуса вентилятора ВР 280-46 схема 5
ventilyator_vr_280_46_shema

Типоразмер
Пр 0º Пр 45º Пр 90º Пр 270º Пр 315º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
ВР 280-46-8 1856 830 533 1780 754 963 1730,5 704,5 830 1559 533 606 1989 963 556,5
ВР 280-46-10 2431 1055 660 2318 942 1213 2256 880 1055 2036 660 755 2588 1213 693
ВР 280-46-12,5 2980 1302 785 2851 1173 1476 2768 1090 1302 2463 785 925 3154 1590,5 843

Устройство и принцип действия вентилятора ВР 280-46


Принцип действия вентилятора ВР 280-46 заключается в передаче механической энергии от вращаемого электродвигателем рабочего колеса потоку газопаровоздушной смеси путем аэродинамического воздействия на него лопатками колеса для придания потоку поступательного движения.

Вентилятор ВР 280-46 должен эксплуатироваться согласно требованиям, указанным в Правилах устройства, изготовления, монтажа, ремонта и безопасной эксплуатации общепромышленных вентиляторов.

Вентилятор эксплуатируется в климатических условиях, предусмотренных нормативно-технической документацией и на режимах, соответствующих рабочему участку (по ГОСТ 10616) аэродинамической характеристики. Среднеквадратическое значение виброскорости от внешних источников в местах установку вентиляторов не должно превышать 2 мм/с.

Монтаж электрооборудования должен выполняться в соответствии с требованиями «Правил устройства электроустановок» (ПУЭ).

Все подвижные выступающие части вентилятора должны быть ограждены. В условиях эксплуатации необходимо систематически проводить техническое обслуживание и планово-предупредительный ремонт вентиляторов в соответствии с порядком и сроками проведения этих работ, указанных в эксплуатационной документации.

Особое внимание следует обращать на зазоры между рабочим колесом и корпусом, на состояние рабочего колеса, его износ, на повреждение лопаток, надежность крепления колеса на валу, на состояние заземления вентилятора и двигателя.

Работы по обслуживанию вентилятора должен проводить специально подготовленный электротехнический персонал.

Вентилятор и электродвигатель должны быть заземлены в соответствии с требованиями ГОСТ 12.2.007.0. Значение сопротивления между заземляющим болтом (винтом, шпилькой) и каждой доступной прикосновению металлической токоведущей частью изделия, которая может оказаться под напряжением, не должно превышать 0,1 Ом по ГОСТ 12.2.007.0. Вибрация, создаваемая вентилятором на рабочем месте, не должны превышать значений, приведенных в ГОСТ 12.1.003.

В случае превышения указанных значений конструкцией вентиляционных систем должны быть предусмотрены средства его снижения до значений, нормированных ГОСТ 12.1.003. Воздуховоды должны иметь устройство, предохраняющее от попадания в вентилятор посторонних предметов.

При испытаниях, наладке и работе вентилятора всасывающее и нагнетательное отверстия должны быть ограждены так чтобы исключить травмирование людей.

Обслуживание и ремонт вентилятора допускается производить только после отключения его от электросети и полной остановки вращающихся частей. Во всех случаях работник, включающий вентилятор, обязан предварительно принять меры по прекращению всяких работ по обслуживанию (ремонту, очистке и др.) вентилятора и его двигателя и оповестить персонал о пуске.

Подготовка и порядок работы вентилятора ВР 280-46

Монтаж вентилятора должен производиться согласно Правилам устройства, монтажа и безопасной эксплуатации общепромышленных вентиляторов.

Перед монтажом вентилятора необходимо произвести внешний осмотр. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентилятора ВЦ 280-46 без согласования с заводом-изготовителем запрещается. В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.

При монтаже необходимо:

  • осмотреть вентилятор, воздуховоды (при их наличии);
  • убедиться в легком и плавном (без касаний и заеданий) вращения рабочего колеса;
  • проверить затяжку болтовых соединений. Особое внимание обратить на крепление рабочего колеса на валу двигателя и самого двигателя;
  • проверить соответствие напряжений питающей сети и двигателя, заземлить вентилятор и двигатель;
  • проверить сопротивление изоляции двигателя согласно его документации. При необходимости двигатель просушить;
  • заземлить вентилятор ВР 280-46 и двигатель;
  • проверить надежность присоединений токопроводящего кабеля к зажимам коробки выводов Убедившись в отсутствии помех, кратковременным включением проверить соответствие направления вращения рабочего колеса указанному стрелкой на кожухе вентилятора.

Пуск вентилятора ВР 280-46

При пуске вентилятора и во время его работы все действия на воздуховодах и у самого вентилятора (осмотр, очистка) должны быть прекращены.

Для проверки работоспособности вентилятора производят пробный пуск. Перед пуском необходимо осмотреть вентилятор, воздуховоды (при их наличии), монтажную площадку, убедиться в отсутствии внутри посторонних предметов и оповестить персонал о пуске вентилятора.

Включить двигатель, измерить ток в каждой обмотке электродвигателя: ток не должен превышать номинальное значение, указанное на шильдике электродвигателя или в его паспорте.

Проверить работу вентилятора в течении часа. При наличии посторонних стуков и шумов, а также повышенной вибрации, чрезмерном нагреве двигателя или других признаках ненормальной работы, немедленно остановить вентилятор, выяснить причину замеченных неполадок и устранить их. Повторный пуск осуществляется только после устранения замеченных неполадок по разрешению завода-изготовителя.

При отсутствии дефектов вентилятор включается в нормальную работу.

Эксплуатация и техническое обслуживание вентилятора ВР 280-46

Эксплуатация вентилятора осуществляется в соответствии с требованиями Правил устройства, изготовления, монтажа, ремонта и безопасной эксплуатации общепромышленных вентиляторов, государственных стандартов, технических условий.

До начала эксплуатации вентилятора ВР 280-46 назначаются лица, ответственные за их безопасную эксплуатацию, прошедшие обучение, проверку знаний и аттестацию в установленном порядке. Исправность и работу вентиляторов проверяет эксплуатационный персонал не реже одного раза в смену с занесением результатов проверки в сменный журнал.

Эксплуатация вентилятора ВР 280-46 с нарушением условий не допускается. При наличии в перемещаемой среде конденсата необходимо своевременно сливать его в закрытую дренажную систему. Во время работы вентиляторов должен осуществляться контроль наличия смазки и температуры в подшипниках.

Резервные вентиляторы необходимо через каждые 3-4 недели кратковременно включать в работу.

Вентилятор следует немедленно остановить в случаях:

  • появление стуков, ударов и вибрации в вентиляторе, двигателе
  • превышения допустимой температуры узлов вентилятора и двигателя
  • трещин в фундаменте В случае остановки вентилятора вследствие разбалансировки рабочего колеса перед его пуском необходимо проверить состояние вала и подшипников.

Техническое обслуживание вентилятора ВР 280-46

В процессе эксплуатации вентилятора необходимо:

  • ежедневно проводить внешний осмотр вентилятора с целью выявления механических повреждений, подтекания масла из подшипникового узла двигателя, проверять затяжку болтов, надежность крепления заземления двигателя, отсутствие посторонних шумов и контакта вращающихся деталей с неподвижными, обнаруженные недостатки устранять
  • не реже, чем через каждые 500 часов работы выявлять и устранять обнаруженные неисправности сварных и заклепочных соединений; проверять вибрацию, крепление рабочего колеса, зазоры между колесом и входным патрубком, между ступицей колеса и отверстием в задней стенке корпуса (при необходимости зазоры выставить), состояние изоляции электрической цепи
  • не реже, чем через 1000 часов, проверять состояние лакокрасочных покрытий, при необходимости обновлять; очистить корпус и колесо вентилятора от налипания и загрязнения; проверить состояние мягких вставок и заменить при необходимости
  • не реже одного раза в год производить тщательный осмотр рабочего колеса для определения износа и повреждения лопаток, прочности соединения колеса с двигателем, состояния антикоррозионного покрытия и устранять обнаруженные дефекты.

Не допускается эксплуатация вентилятора с отсутствием более чем на 10% площади поверхности корпуса или колеса лакокрасочного покрытия. Для его восстановления использовать только электропроводные эмали. Обслуживание электродвигателей привода производится согласно инструкции по монтажу и эксплуатации двигателей.

Габаритные и присоединительные размеры вентилятора ВР 280-46 схема 1

ventilyator_vr_280_46_gabarity

Типоразмер
A A1 A2 C C1 C2 D D1 L a1 a2 d d1 d2 h n, шт. n1, шт. n2, шт. l
ВР 280-46-2 130 171,5 171,5 268 220 210 212 245 526 140 140 6 10 12 250 6 4 4 147
ВР 280-46-2,5 162 206,5 206,5 265 220 300 257 292 588 175 175 6 10 12 320 8 4 4 164,5
ВР 280-46-3,15 205 252,5 252,5 316 220 400 318 353 634 221 221 6 10 12 410 8 4 4 187,5
ВР 280-46-4 260 311,5 311,5 386 290 500 405 440 828 280 280 6 10 12 520 8 4 4 217
ВР 280-46-5 324 381,5 381,5 505 410 600 502 537 1028 350 350 8 10 14 650 8 4 4 252
ВР 280-46-6,3 410 472,5 472,5 498 460 650 633 668 1219 441 441 8 10 14 720 8 4 4 297,5
ВР 280-46-8 520 591,5 591,5 838 606 1050 803 850 1527 560 560 10 10 14 905 16 4 4 389

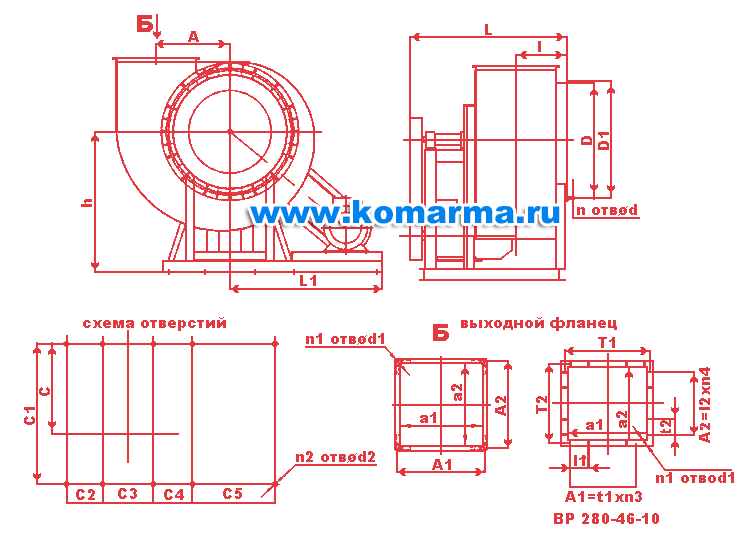

Габаритные и присоединительные размеры вентилятора ВР 280-46 схема 5
ventilyator_vr_280_46_8_12_gabarity

Типоразмер
A A1 A2 C C1 C2 C3 C4 C5 D D1 T1 T2 L L1 a1 a2 d d1 d2 h t1, шт. t2, шт. n, шт. n1, шт. n2, шт. n3, шт. n4, шт. l
ВР 280-46-8 520 591,5 591,5 755 1082 322 239 591 --- 803 850 --- --- 1257,5 1026 560 560 10 10 14 907 --- --- 16 4 8 --- --- 389
ВР 280-46-10 653 600 600 780 1152 370 360 710 --- 1000 1050 754 754 1350 1376 698 696 11 12 14 1120 150 150 12 20 8 4 4 450
ВР 280-46-12,5 813 907 907 1025 1527 478 588 505 829 1250 1310 --- --- 1690 1678 875 875 12 10 16 1375 --- --- 16 4 10 --- --- 545,5

ventilyator_vr_280_46_4
ventilyator_vr_280_46_5
ventilyator_vr_280_46_6_3

В случае остановки вентилятора вследствие разбалансировки рабочего колеса перед его пуском необходимо проверить состояние вала и подшипников.

Для одновременного отключения всех вентиляторов, конструктивно связанных с оборудованием или встроенных в технологические схемы, а также других вентиляторов, установленных во взрывоопасном помещении, следует предусматривать устройство, расположенное вне здания и в помещении управления.

Ремонт вентиляторов производится в соответствии с инструкцией по техническому обслуживанию и ремонту  вентиляторов, паспортами на вентиляторы.

Ремонтные работы по восстановлению вентиляторов включают в себя текущий и капитальный ремонт в соответствии с требованиями нормативно-технических документов.

Текущий ремонт осуществляется, в зависимости от габаритов вентиляторов ВР 280-46 и сложности ремонта, на специализированном участке предприятия либо на месте его установки.

Текущий ремонт включает в себя проведение регулировочных работ, замену или восстановление отдельных узлов и деталей.

К ремонту допускаются лица, прошедшие специальное обучение и имеющие удостоверение на право ремонта.

После текущего ремонта пробный пуск вентилятора ВР 280-46 производится без подсоединения воздуховодов.

Объем работ текущего ремонта должен быть занесен в журнал учета технических освидетельствований и ремонтов и в паспорт вентилятора.

Капитальный ремонт осуществляется на специализированном участке предприятия либо на специализированном предприятии по ремонту оборудования, имеющем на это разрешение в установленном порядке.

В процессе капитального ремонта вентиляторов не должны нарушаться конструктивные размеры узлов и деталей. Внесение конструктивных изменений без согласования с разработчиком вентиляторов не допускается.

Объем работ капитального ремонта заносится в журнал учета ремонтов (текущего и капитального) и в паспорт вентилятора.

После капитального ремонта вентилятор подвергается обкатке в течение 2-х часов, в процессе которой проверяется нагрев корпусов подшипников, вибрация и герметичность (при закрытых заслонках либо с подсоединенными воздуховодами).

Перед пуском в эксплуатацию вентиляторов ВР 280-46 , встроенных в технологическую схему производства, после ремонта или длительной остановки следует продувать проточную часть вентиляторов инертным газом.

Двигатели после ремонта проходят испытания по программе приемо-сдаточных испытаний с учетом требований государственных стандартов.

Результаты приемо-сдаточных испытаний заносятся в журнал испытаний.

При проведении в процессе ремонта работ, связанных с перемещением деталей и узлов вентиляторов с помощью грузоподъемных кранов, следует руководствоваться требованиями правил по перемещению грузов грузоподъемными механизмами.

Подключать воздуховоды к вентилятору необходимо только после проверки легкости вращения рабочего колеса, отсутствия дисбаланса с помощью нанесения мелом рисок на рабочем колесе и входном патрубке (при двух-, трехкратном прокручивании рабочее колесо не должно останавливаться на одном и том же месте).

Для исключения попадания в вентилятор посторонних предметов на всасывающем участке воздуховода при необходимости предусматривается «карман» (вход перемещаемой среды снизу), либо установка заградительных решеток (сеток) с размером ячейки не выше 12 мм.

Рабочее колесо и электродвигатель размещаются в корпусе, который в зависимости от назначения и условий эксплуатации изготавливается из различных металлов и сплавов.

Корпус защищает электрический двигатель от атмосферных осадков и воздействия солнечной радиации.

В нижней части корпуса для монтажа вентилятора на кровле зданий предусмотрена сварная рама, а по бокам – специальные «карманы», предотвращающие случайную утечку воздуха из помещения.

При установке вентиляторов вне помещения для них необходимо устраивать специальные укрытия. При этом следует обеспечить удобство монтажа и технического обслуживания при эксплуатации.

Все вращающиеся части вентиляторов должны иметь ограждения, исключающие возможность травм персонала.

Заземление вентиляторов ВР 280-46 выполняется в соответствии с требованиями правил устройства электроустановок.

После монтажа следует проводить пробный пуск и обкаточные испытания вентиляторов на атмосферном воздухе.

Перед пуском вентиляторов ВР 280-46 необходимо проверить:

Наличие смазки в подшипниках двигателей и узлах вала рабочих колес;

Отсутствие льда на рабочем колесе и обледенения на гибкой вставке вентиляторов в зимнее время;

Надежность заземления корпусов вентиляторов, двигателей и, при необходимости, отвод статического электричества с вала привода.

В процессе пробных пусков и обкаточных испытаний следует проверить качество монтажа вентиляторов, двигателей и других узлов и деталей, температуру нагрева подшипников, вибрацию и другие параметры, согласно требованиям нормативно-технических документов.

Вентиляторы сдаются в эксплуатацию после окончания предпусковых испытаний с оформлением акта приемки и другой эксплуатационной документации в соответствии с требованиями нормативно-технических документов.

Эксплуатация вентиляторов ВР 280-46 осуществляется в соответствии с  требованиями настоящих Правил, государственных стандартов, технических условий, паспортов на вентиляторы, Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств, инструкций по техническому обслуживанию и ремонту взрывозащищенных вентиляторов, производственных инструкций по эксплуатации вентиляторов и правил устройства электроустановок.

До начала эксплуатации вентиляторов назначаются лица, ответственные за их безопасную эксплуатацию, прошедшие обучение и проверку знаний в установленном порядке.

Техническое обслуживание вентиляторов осуществляется в соответствии с инструкцией по техническому обслуживанию, разработанной согласно требованиям нормативно-технических документов на вентиляторы.

Исправность и работу вентиляторов проверяет эксплуатационный персонал не реже одного раза в смену с занесением результатов проверки в сменный журнал.

В процессе эксплуатации вентиляторов, перемещающих взрывоопасную агрессивную среду, необходимо производить периодическую проверку глубины коррозии проточной части вентиляторов.

Периодичность и способы проверки глубины коррозионного износа устанавливаются эксплуатирующими организациями в зависимости от степени агрессивности среды.

При наличии в перемещаемой среде конденсата необходимо своевременно сливать его в закрытую дренажную систему.
Во время работы вентиляторов ВР 280-46 должен осуществляться контроль за наличием смазки и температурой в подшипниках и лабиринтном уплотнении.

Максимальная температура нагрева не должна превышать предельно допустимую температуру, указанную в технических характеристиках, и быть не выше температуры,  допустимой для данной группы взрывоопасных смесей.

Периодичность и способы контроля указываются в инструкции по эксплуатации вентиляторов.

При продолжительных перерывах в эксплуатации вентиляторов принимаются меры по предотвращению коррозии в подшипниках.

Резервные вентиляторы ВР 280-46 необходимо через каждые 3 - 4 недели кратковременно включать в работу.

В процессе эксплуатации необходимо визуально следить за состоянием муфт сцепления вала двигателя и вала рабочего колеса или шкивов и ремней на валах электродвигателя и рабочего колеса.

Плоскости муфт не должны касаться между собой. Ремни должны иметь одинаковое натяжение, которое проверяется в процессе технических осмотров.

При эксплуатации вентиляторов необходимо следить за тем, чтобы виброизоляторы не подвергались коррозии и все крепежные детали были затянуты.

В процессе эксплуатации вентиляторов осуществляется контроль за плотностью прилегания щеток к валу привода для снятия статического электричества с рабочего колеса.

Периодичность и способ контроля указываются в инструкции по эксплуатации вентиляторов.

Вентилятор следует немедленно остановить в случаях:

  • появления стуков, ударов и вибрации в вентиляторе, двигателе или муфте сцепления;
  • превышения допустимой температуры узлов вентилятора и двигателя;
  • трещин в фундаменте;
  • утечки газов или паров из вентилятора или воздуховода.

ventilyator_vr_280_46_8 ventilyator_vr_280_46_8_5
ventilyator_vr_280_46_10_5 ventilyator_vr_280_46_12_5_5

Список возможных неисправностей вентилятора ВР 280-46 и способы их устранения

Наиболее часто встречающиеся неисправности вентилятора ВР 280-46, указывающие на них признаки и способы устранения неисправностей перечислены в таблице ниже.

Наименование неисправностей, внешнее их проявление и дополнительные признаки Вероятная причина Метод устранения
Вентилятор ВР 280-46 при проектном числе не создает расчетного давления и не подает требуемое количество воздуха. Сопротивление в воздуховодах выше проектного. Уточнить расчет сети, уменьшить сопротивление воздуховодов.
Зазор между рабочим колесом и коллектором велик. Установить зазор.
Колесо вентилятора вращается в обратную сторону. Изменить направление вращения колеса.
Утечка воздуха через неплотности воздуховодов. Устранить утечку воздуха через неплотности воздуховодов.
Засорение воздуховодов Очистить воздуховоды.
Вентилятор при проектном числе оборотов подает больше воздуха, чем необходимо. Сопротивление в воздуховоде ниже проектного. Уточнить сопротивление воздуховодов, задросселировать сеть.
Двигатель вентилятора работает с перегрузкой. Режим работы вентилятора не соответствует предусмотренному при выборе мощности двигателя. Уточнить сопротивление, проверить расчеты воздуховодов.
Вентилятор сильно вибрирует. Неудовлетворительная балансировка колеса при работе двигателя. Слабая затяжка болтовых соединений. Налипание и загрязнение рабочего колеса. Отбалансировать колесо или заменить другим. Заменить двигатель. Затянуть гайки на болтовых соединениях. Очистить рабочее колесо.
При работе вентилятора создается сильный шум, как в самом вентиляторе, так и в сети. Отсутствуют мягкие вставки между вентилятором и сетью на всасывающей и нагнетательной сторонах. Установить мягкие вставки на всасывающей и нагнетательной сторонах вентилятора.
Слабое крепление клапанов и задвижек на воздуховодах. Слабо затянуты болтовые соединения. Обеспечить жесткое крепление клапанов и задвижек. Затянуть болтовые соединения.
